Podrobný popis
Závesný úchyt pre ALU profily PUSZ-LIN-MR kombinuje funkčné spracovanie s elegantným dizajnom. Je vhodný pre malosériovú výrobu stropných závesných svietidiel.
Výhodou závesného úchytu pre ALU profily PUSZ-LIN-MR je voliteľná možnosť (ktorú môžete a nemusíte využiť) jednopólového napájania DC 12/24V. Vďaka tomu môžete napájať LED pásik umiestnený v hliníkovom profile skrz montaz#kovový prút alebo rameno. Tento spôsob inštalácie celkom eliminuje potrebu samostatného napájacieho káblu. Zavesenie a napájanie poskytuje slobodu v navrhovaní svietidiel a ich umiestnení v priestore, bez toho aby bol narušený estetický dojem napájacími káblami. Využite tiež stropné a nástenné závesné prvky pre výrobu svietidiel:
- Bez možnosti napájania - závesky do stropu | na stenu pre kovový prút alebo rameno
- S možnosťou jednopólového napájania - DC 12/24V závesky do stropu | na stenu pre kovový prút alebo rameno
- pre napájanie svietidla je potrebných minimálne pár napájacích prvkov
- pripojenie napájacieho vodiča umožňuje vedenie napájanie skrz hlavicu závesného prvku na kovový prút alebo rameno až do svietidla k LED pásiku
Aké možnosti a vlastnosti poskytuje závesný úchyt pre ALU profily PUSZ-LIN-MR?
Závesný úchyt pre ALU profily PUSZ-LIN-MR je štýlové funkčné riešenie navrhnuté pre výrobu závesných svietidiel. Kľúčové vlastnosti a prednosti tohto úchytu, navrhnuté s ohľadom na funkčnosť a estetiku, nájdete podrobne uvedené v nasledujúcich bodoch:
Vlastnosti závesného úchytu PUSZ-LIN-MR:
- Minimalistický produktový dizajn - pre výrobu horizontálne závesných svietidiel pomocou profily#kompatibilných ALU profilov a líšt
- Pozdĺžne vedenie montaz#kovového prútu alebo ramena s priemerom max. 3 mm k svietidlu
- Špičkové mechanické vlastnosti: s nosnosťou až 30 kg
- Systém PUSZ - sa vyznačuje vysokou odolnosťou a robustným prevedením. V prípade napájania svietidiel podporuje vysoké prúdové zaťaženie. Vďaka týmto vlastnostiam je ideálnou voľbou aj pre rozsiahle a náročné inštalácie osvetlenia.
Dostupné farebné varianty produktu PUSZ-LIN-MR:
- Strieborná (lesklá strieborná nerezová)
- Čierna (RAL 9005)
- Biela (RAL 9010)
Súčasťou dodania produktu je iba 1 ks závesného stropného prvku PUSZ-LIN-MR. Pre zvesenie ALU profilu polygoniálnych tvarov sú potrebné minimálne 2 kusy. Nižšie pridávame naše odporúčania počtu kusov potrebných závesných prvkov pre jednotlivé dĺžky profilov:
- 2x stropný prvok PUSZ-LIN-MR pre 1m (bežný meter) ALU profilu
- 4x stropný prvok PUSZ-LIN-MR pre 2m (bežné metre) ALU profilu
- 5x stropný prvok PUSZ-LIN-MR pre 3m (bežné metre) ALU profilu
Ako zvesiť ALU profil pomocou úchytu PUSZ-LIN-MR?
Zvesenie ALU profilov zo stropu pomocou závesného systému PUSZ-LIN-MR vyžaduje odpovedajúce skúsenosti, zručnosti a potrebné vybavenie. Okrem vyššie uvedených všeobecných pokynov a informácii vám ponúkne aj niekoľko špecifických odporúčaní pre montáž:
- Inštalácia predvŕtaním montážneho otvoru s následným zahĺbením montážnej skrutky, čo zaisťuje pevné a esteticky čisté upevnenie.
- Možnosť regulácie dĺžky kovového prútu alebo ramena je možná jeho skrátením. Blokácia prútu alebo ramena v záveske pomocou imbusovej skrutky
- Kompletný sortiment montážneho príslušenstva nájdete medzi

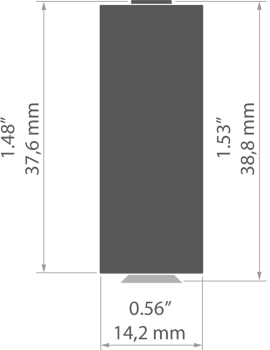

Technický výkres
Dodatočné parametre
farba: | strieborná, čierna, biela |
---|---|
materiál: | nerezová oceľ |
možnosť jednopólového napájania DC 12/24V: | áno |
závesky_na svietidlo (na profil | na lištu): | na profil | skrutkou |
typ uchytenia LED profilu: | montáž zavesením - spodný diel |
zavesenia LED profilu: | kovový prút |
závesný systém: | PUSZ |
sku kód: | C28166L07 |
šírka: | 14,2mm |
výška: | 38,8mm |
priemer: | 14,2mm |
pracovná teplota: | do 53°C |
maximálne prúdové zaťaženie: | 12A |
úbytok napätia: | 0,06V |
nosnosť: | 30kg |
