Podrobný popis
Závesný úchyt pre ALU lišty a profily PUSZ-LIN-ZM kombinuje funkčné spracovanie s elegantným dizajnom. Je vhodný pre malosériovú výrobu stropných závesných svietidiel.
Výhodou závesného úchytu pre ALU profily a lišty PUSZ-LIN-ZM je voliteľná možnosť (ktorú môžete a nemusíte využiť) jednopólového napájania DC 12/24V. Vďaka tomu môžete napájať LED pásik umiestnený v hliníkovom profile skrz oceľové lanko. Tento spôsob inštalácie celkom eliminuje potrebu samostatného napájacieho káblu. Zavesenie a napájanie poskytuje slobodu v navrhovaní svietidiel a ich umiestnení v priestore, bez toho aby bol narušený estetický dojem napájacími káblami. Využite tiež stropné a nástenné závesné prvky pre výrobu svietidiel:
- Bez možnosti napájania - závesky do stropu | na stenu pre oceľové lanko
- S možnosťou jednopólového napájania - DC 12/24V závesky do stropu | na stenu pre oceľové lanko
- pre napájanie svietidla je potrebných minimálne pár napájacích prvkov
- pripojenie napájacieho vodiča umožňuje vedenie napájanie skrz hlavicu závesného prvku na oceľové lanko až do svietidla k LED pásiku
Aké možnosti a vlastnosti poskytuje závesný úchyt pre ALU lišty a profily PUSZ-LIN-ZM?
Závesný úchyt pre ALU lišty a profily PUSZ-LIN-ZM je jednoduché funkčné riešenie navrhnuté pre výrobu závesných svietidiel. Kľúčové vlastnosti a výhody tohto úchytu sú podrobne uvedené v nasledujúcich bodoch:
Vlastnosti závesného úchytu PUSZ-LIN-ZM:
- Minimalistický produktový dizajn - pre výrobu horizontálne závesných svietidiel pomocou kompatibilných ALU profilov a líšt
- ZM - "montážne koľajnice" - umožňuje jednoduché nasunutie závesného prvku s možnosťou jeho presného umiestnenia obyčajným posunutím v koľajnici
- Pozdĺžne vedenie oceľového lanka s priemerom max. 1 mm k svietidlu
- Špičkové mechanické vlastnosti: s nosnosťou až 30 kg
- Systém PUSZ - sa vyznačuje vysokou odolnosťou a robustným prevedením. V prípade napájania svietidiel poskytuje možnosť vysokého prúdového zaťaženia. Vďaka týmto vlastnostiam je ideálnou voľbou aj pre rozsiahle a náročné inštalácie osvetlenia.
Dostupné farebné varianty produktu PUSZ-LIN-ZM:
- Strieborná (lesklá strieborná nerezová)
- Čierna (RAL 9005)
- Biela (RAL 9010)
Súčasťou dodania produktu je iba 1 pár závesného stropného prvku PUSZ-LIN-ZM. Pre zvesenie ALU profilu a lišty polygoniálnych tvarov sú potrebné minimálne 2 páry. Nižšie pridávame naše odporúčania počtu kusov potrebných závesných prvkov pre jednotlivé dĺžky profilov:
- 2x pár stropný prvok PUSZ-LIN-ZM pre 1m (bežný meter) ALU profilu alebo lišty
- 4x pár stropný prvok PUSZ-LIN-ZM pre 2m (bežné metre) ALU profilu alebo lišty
- 5x pár stropný prvok PUSZ-LIN-ZM pre 3m (bežné metre) ALU profilu alebo lišty
Ako zvesiť ALU profil alebo lištu pomocou úchytu PUSZ-LIN-ZM?
Zvesenie ALU profilov a líšt zo stropu pomocou stropného závesného systému PUSZ-LIN-ZM vyžaduje odpovedajúce skúsenosti, zručnosti a potrebné vybavenie. Okrem vyššie uvedených všeobecných pokynov a informácii vám ponúkne aj niekoľko špecifických odporúčaní pre montáž:
- Inštalácia vsunutím prvku zavesenia do montážnej koľajnice ZM s možnosťou jeho presného umiestnenia obyčajným posunutím v koľajnici. Po dosiahnutí požadovanej polohy je možné prvok bezpečne zafixovať pomocou blokátorov viď. záložka montáž
- Možnosť regulácie dĺžky oceľového lanka je možná jeho skrátením. Blokácia lanka v záveske pomocou svorky.
- Kompletný sortiment montážneho príslušenstva nájdete medzi

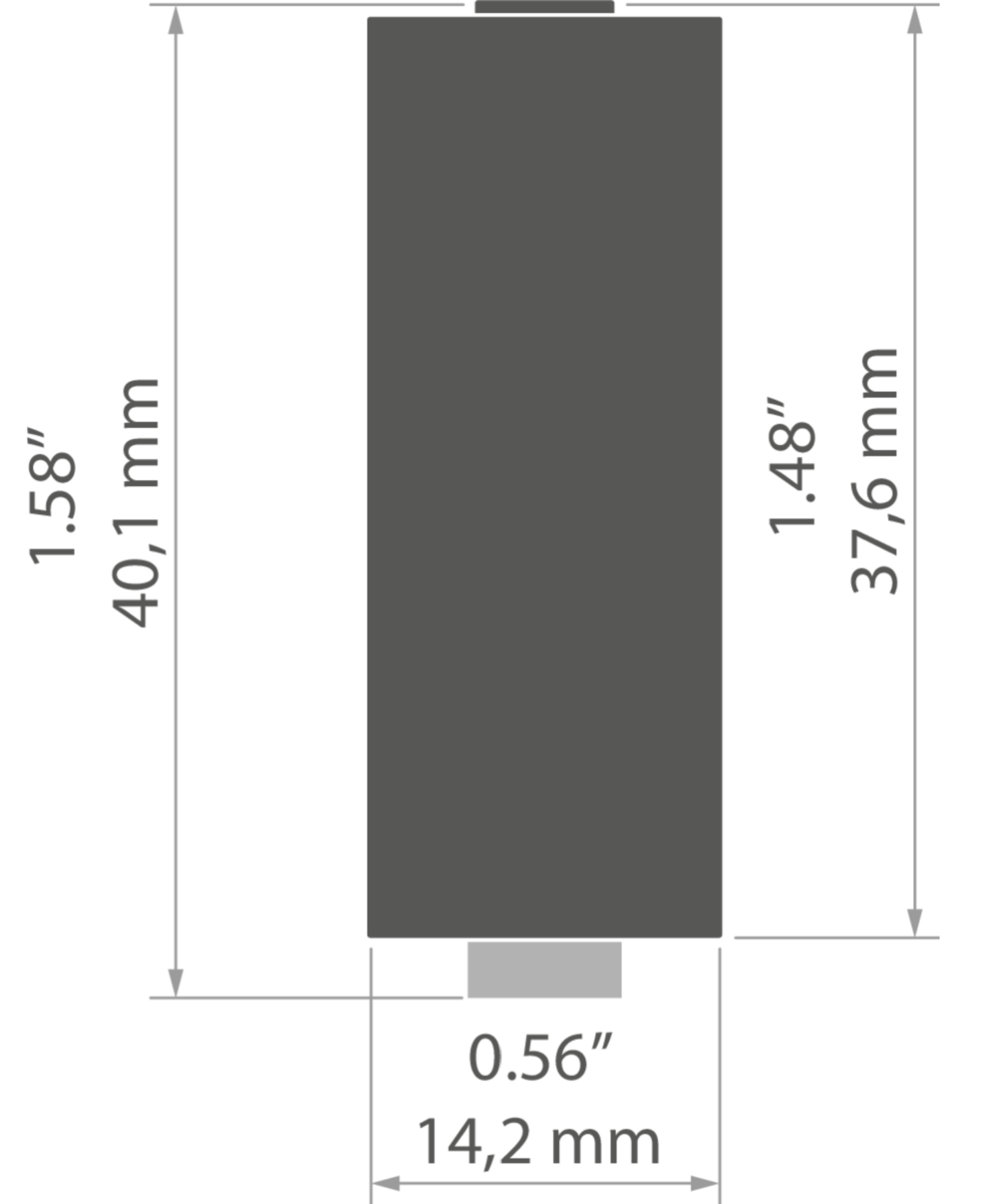

Technický výkres
Dodatočné parametre
| farba: | strieborná, čierna, biela |
|---|---|
| materiál: | nerezová oceľ, mosadz |
| možnosť jednopólového napájania DC 12/24V: | áno |
| závesky_na svietidlo (na profil | na lištu): | na profil | Zámok ZM |
| typ uchytenia LED profilu: | montáž zavesením - spodný diel |
| zavesenia LED profilu: | oceľové lanko |
| závesný systém: | PUSZ |
| sku kód: | C28160L07 |
| šírka: | 14,2mm |
| výška: | 40,1mm |
| pracovná teplota: | do 55°C |
| maximálne prúdové zaťaženie: | 12A |
| úbytok napätia: | 0,05V |
| nosnosť: | 30kg |
