Prvok zavesenia pre LED profily OS22-DUO-LIN-Z | pozdĺžny | DC 12/24V
Kód: C28183L07 C28183L10 Zvoľte variant

Prvok zavesenia pre LED profily OS22-DUO-LIN-Z | pozdĺžny | DC 12/24V

Kód: C28183L07 C28183L10 Zvoľte variant
Povrchová úprava
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.
Ihneď k odoslaniu Ihneď k odoslaniu Zvoľte variant
28,34 € / ks 23,04 € bez DPH
  • Elegantný produktový dizajn pre výrobu horizontálne zavesených svietidiel
  • Pre pozdĺžne vedenie oceľového lanka k svietidlu
  • S možnosťou dvoupólového napájania DC 12/24V LED pásiku inštalovaného v ALU profile
  • Montáž na kompatibilné ALU profily do svetelnej časti svietidla
  • PROFI produktové spracovanie podporuje minimalistický vzhľad svietidiel

Detailné informácie

Podrobný popis

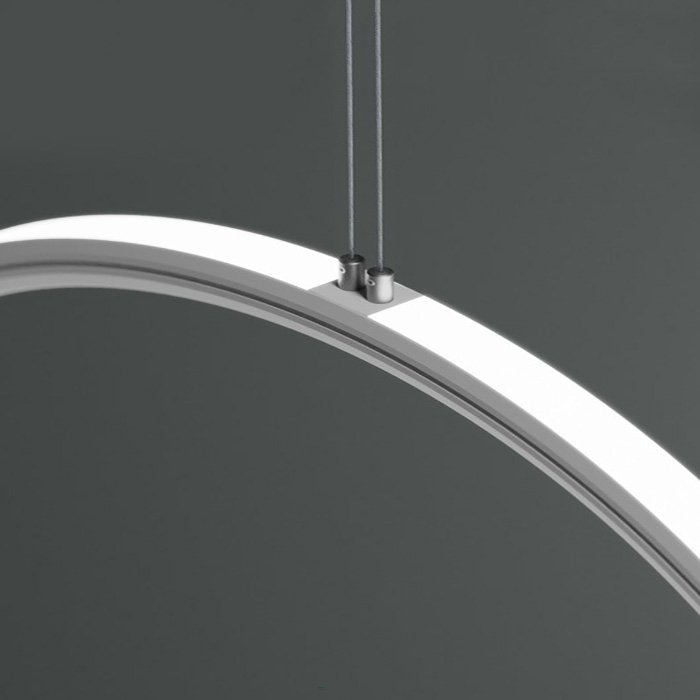

Závesný úchyt pre ALU profily OS22-DUO-LIN-Z kombinuje funkčné spracovanie s elegantným dizajnom. Je vhodný pre malosériovú výrobu osvetlenia so špecifickou montážou priamo do osvetľovacej časti svietidiel. Tá umožňuje vytvoriť kaskádovité inštalácie svetiel zavesených v niekoľko úrovniach pod sebou.

Výhodou závesného úchytu pre ALU profily  OS22-DUO-LIN-Z je voliteľná možnosť (ktorú môžete a nemusíte využiť) dvojpólového napájania DC 12/24V. Vďaka tomu môžete napájať LED pásik umiestnený v hliníkovom profile skrz oceľové lankoTento spôsob inštalácie celkom eliminuje potrebu samostatného napájacieho káblu. Zavesenie a napájanie poskytuje slobodu v navrhovaní svietidiel a ich umiestnení v priestore, bez toho aby bol narušený estetický dojem napájacími káblami. Využite tiež stropné a nástenné závesné prvky pre výrobu svietidiel:

Aké možnosti a vlastnosti poskytuje závesný úchyt pre ALU profilu OS22-DUO-LIN-Z?

Závesný úchyt pre ALU profily OS22-DUO-LIN-Z je štýlové a funkčné riešenie navrhnuté pre výrobu závesných svietidiel. Kľúčové vlastnosti a prednosti tohto úchytu, navrhnuté s ohľadom na funkčnosť a estetiku, nájdete podrobne uvedené v nasledujúcich bodoch:

Vlastnosti závesného úchytu OS22-DUO-LIN-Z:
  • Minimalistický produktový dizajn - pre výrobu horizontálne závesných svietidiel pomocou kompatibilných ALU profilov
  • Pozdĺžne vedenie oceľového lanka s priemerom max. 1 mm k svietidlu
  • Špičkové mechanické vlastnosti: s nosnosťou až 10 kg
  • Systém OS22 - sa vyznačuje unikátnou možnosťou zavesenia svietidiel skrz osvetľovaciu časť s dodatočnou možnosťou ich napájania skrz závesný systém.
Dostupné farebné varianty produktu OS22-DUO-LIN-Z:

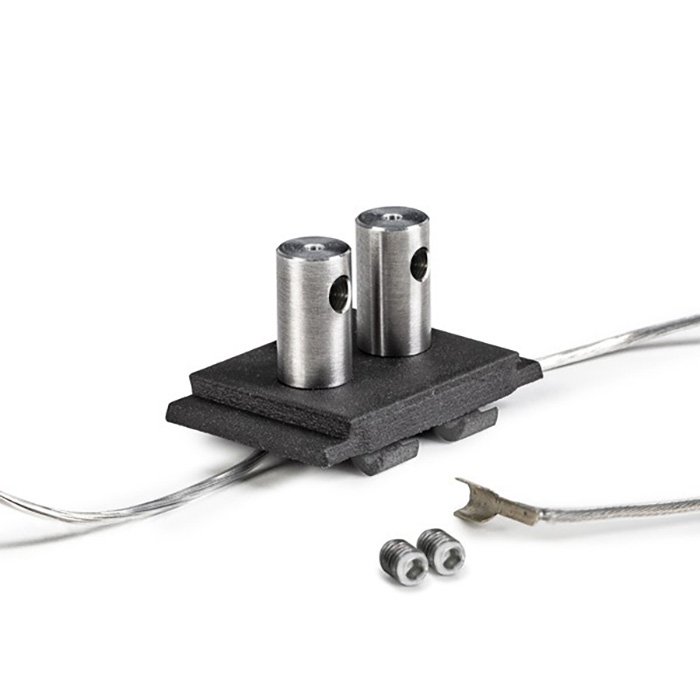

  • Čierna (RAL 9005)

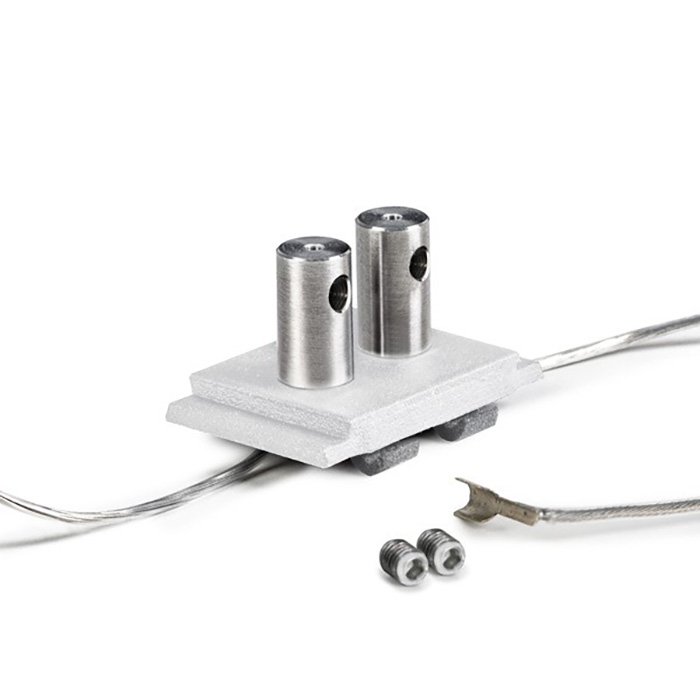

  • Biela (RAL 9010)

Súčasťou dodania produktu je iba 1 ks závesného stropného prvku OS22-DUO-LIN-Z. Pre zvesenie ALU profilu polygoniálnych tvarov sú potrebné minimálne 2 kusy. Nižšie pridávame naše odporúčania počtu kusov potrebných závesných prvkov pre jednotlivé dĺžky profilov:

  • 1x stropný prvok OS22-DUO-LIN-Z pre 1m (bežný meter) ALU profilu
  • 3x stropný prvok OS22-DUO-LIN-Z pre 2m (bežné metre) ALU profilu
  • 4x stropný prvok OS22-DUO-LIN-Z pre 3m (bežné metre) ALU profilu

 Ako zvesiť ALU profil pomocou úchytu OS22-DUO-LIN-Z?

Zvesenie ALU profilov  zo stropu pomocou závesného systému OS22-DUO-LIN-Z vyžaduje odpovedajúce skúsenosti, zručnosti a potrebné vybavenie. Okrem vyššie uvedených všeobecných pokynov a informácii vám ponúkne aj niekoľko špecifických odporúčaní pre montáž:

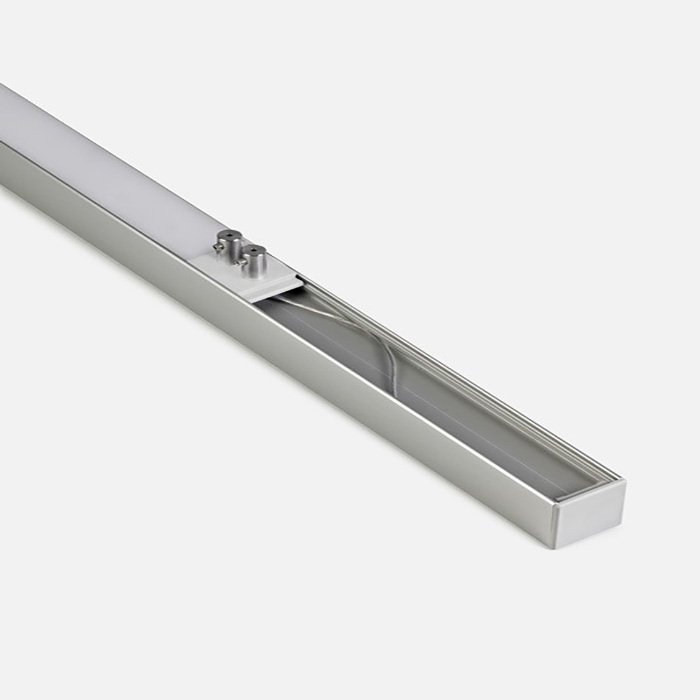

  • Inštalácia montážou prvku zavesenia do osvetľovacej časti profilu s možnosťou jeho presného umiestnenia obyčajným posunutím. Pre dosiahnutie požadovanej polohy je možné prvok bezpečne zafixovať pomocou aretačného mechanizmu. POZOR! v prípade montáže do profilu bez bočného hliníkového výlisku (napr. GIZA-DUO-LL) odstráňte plastový držiak v spodnej časti prvku zavesenia OS22-DUO-LIN-Z.
  • Možnosť regulácie dĺžky oceľového lanka je možná jeho skrátením. Blokácia lanka v záveske pomocou imbusovej skrutky
  • Kompletný sortiment montážneho príslušenstva nájdete medzi  súvisiacim tovarom

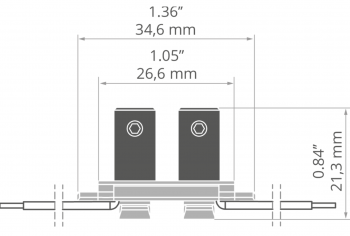

Technický výkres

Dodatočné parametre

farba: čierna, biela
materiál: nerezová oceľ, PA (polyamid)
možnosť jednopólového napájania DC 12/24V: áno
závesky_na svietidlo (na profil | na lištu): na difúzor
typ uchytenia LED profilu: montáž zavesením - spodný diel
zavesenia LED profilu: oceľové lanko
závesný systém: OS22
sku kód: C28183L07
šírka: 34,6mm
výška: 21,3mm
pracovná teplota: do 60°C
maximálne prúdové zaťaženie: 5A
úbytok napätia: 0,05V
nosnosť: 10kg
