Podrobný popis
Závesný úchyt pre ALU a lišty a profily FI-10-ZM-P kombinuje precízne funkčné spracovanie s elegantným dizajnom. Je vhodný pre malosériovú výrobu stropných závesných svietidiel. Individuálna výroba osvetlenia zavesením skrz oceľové lanko, kovový prút alebo rameno poskytuje slobodu v návrhu svietidiel a ich umiestnenia v priestore, bez toho aby bol narušený estetický dojem. Pre tento spôsob inštalácie využite tiež stropné a nástenné závesné prvky pre výrobu svietidiel.
Aké možnosti a vlastnosti poskytuje závesný úchyt pre ALU lišty a profily FI-10-ZM-P?
Závesný úchyt pre ALU lišty a profily FI-10-ZM-P je štýlové a funkčné riešenie navrhnutá pre výrobu závesných svietidiel. Kľúčové vlastnosti a výhody tohoto úchytu sú podrobne uvedené v nasledujúcich bodoch:
Vlastnosti závesného úchytu FI-10-ZM-P:
- Minimalistický produktový dizajn - pre výrobu vertikálne závesných svietidiel pomocou kompatibilných ALU profilov a líšt
- ZM - "montážna koľajnica" - umožňuje jednoduché nasunutie závesného prvku s možnosťou jeho presného umiestnenia obyčajným posunutím v koľajnici
- Priečne vedenie oceľového lanka s priemerom max. 3 mm k svietidlu
- Špičkové mechanické vlastnosti s nosnosťou až 30 kg
- Systém FI - sa vyznačuje maximálne kompaktným prevedením, ktorý je ideálny pre interiéry, kde je kladený dôraz na nenápadnú integráciu svietidiel do priestoru
Dostupné farebné varianty produktu FI-10-ZM-P:
- Strieborná (lesklá strieborná nerezová)
Súčasťou dodania produktu je iba 1ks závesného prvku FI-10-ZM-P. Pre zvesenie ALU lišty polygonálnych tvarov sú potrebné minimálne 2ks. Nižšie pridávame naše odporúčania počtu kusov potrebných závesných prvkov pre jednotlivé dĺžky profilov:
- 2x závesný prvok FI-10-ZM-P pre 1m (bežný meter) ALU profilu alebo lišty
- 4x závesný prvok FI-10-ZM-P pre 2m (bežné metre) ALU profilu alebo lišty
- 5x závesný prvok FI-10-ZM-P pre 3m (bežné metre) ALU profilu alebo lišty
Ako zvesiť ALU profily a lišty pomocou úchytu FI-10-ZM-P?
Zvesenie ALU profilov a líšt zo stropu pomocou závesného systému FI-10-ZM-P vyžaduje zodpovedajúce technické skúsenosti, zručnosť a potrebné vybavenie. Okrem vyššie uvedených všeobecných pokynov a informácii vám ponúkame aj niekoľko špecifických odporúčaní pre montáž:
- Inštalácia vsunutím prvku zavesenia do montážnej koľajnice ZM s možnosťou jeho presného umiestnenia posunutím v koľajnici. Po dosiahnutí požadovanej polohy je možné prvok bezpečne zafixovať pomocou aretačného mechanizmu, čo zaisťuje pevné a esteticky čisté upevnenie.
- Možnosť regulácie dĺžky oceľového lanka je možná jeho skrátením. Blokácia lanka v záveske pomocou svorky.
- Kompletný sortiment montážneho príslušenstva nájdete medzi .

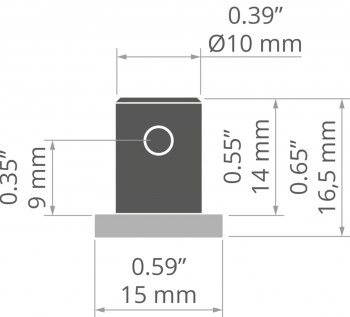

Technický výkres
Dodatočné parametre
farba: | strieborná |
---|---|
materiál: | nerezová oceľ |
možnosť jednopólového napájania DC 12/24V: | nie |
závesky_na svietidlo (na profil | na lištu): | na profil | Zámok ZM |
typ uchytenia LED profilu: | montáž zavesením - spodný diel |
zavesenia LED profilu: | oceľové lanko, kovový prút |
závesný systém: | FI |
sku kód: | C28117N00 |
šírka: | 15mm |
výška: | 16,5mm |
priemer: | 10mm |
nosnosť: | 30kg |
