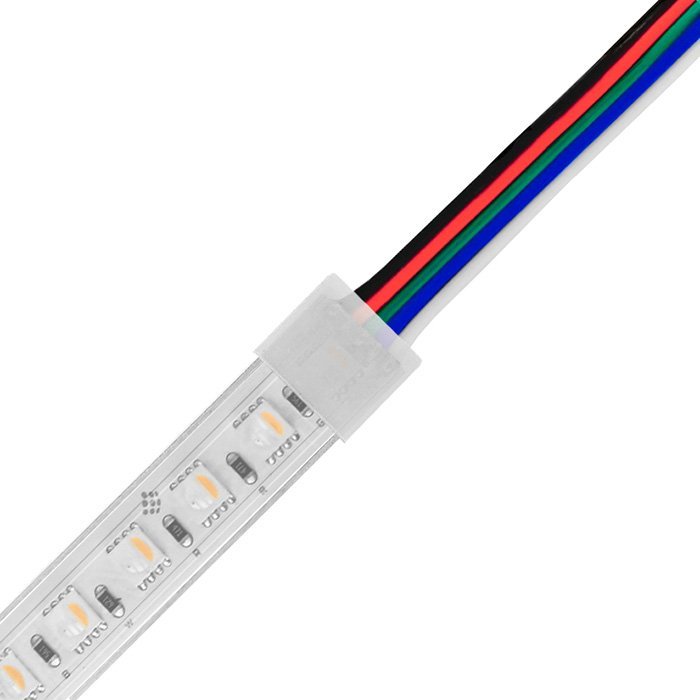

Spájkovanie káblu k IP67/68 RGBW LED pásiku

Podrobný popis

Spájkovanie prívodných elektrických káblov na vybraný IP67/68 RGBW pások patrí do kategórie modelárskych / elektrikárskych prác, kde je dôležité dodržať správnu techniku ​​spájkovania a použiť vhodné príslušenstvo Vyžaduje precíznu prácu s drobnými komponentmi a starostlivú kontrolu teploty, aby nedošlo k poškodeniu citlivých LED diód. RGBW pásky vyžadujú spájkovanie piatich kontaktov, ktoré sú na pásku veľmi blízko pri sebe. U IP67/68 spájkovania je navyše nutné zaistiť dôkladnú izoláciu spoja proti vlhkosti a vode. Tieto uvedené informácie kladú zvýšené nároky na pozornosť a zručnosť pri spájkovaní. Bez potrebného vybavenia a skúseností odporúčame zveriť túto prácu odborníkom.

Čo obsahuje služba spájkovania kábla k IP67/68 RGBW LED pásku?

Služba zahŕňa odbornú prácu spojenú so spájkovaním a drobný súvisiaci materiál. Nižšie rozpisujeme jednotlivé súvisiace položky.

• Spájkovanie vodiča (vo zvolenom priereze a dĺžke) na vybraný RGBW pásik.
• Ochranu zmršťovacou transparentnou bužírkou (2ks) v mieste napájaných prívodných káblov a na opačnom konci pásky zaisťujúcej IP65.
• Izoláciu spoja transparentným silikónom proti vlhkosti a vode spĺňajúcej IP65.

Špecifikácia káblov - RGBW 5PIN:

• Maximálne pracovné napätie: 50V
• polarita + pásku | čierny vodič
• R = RED - červený vodič
• G = GREEN - zelený vodič
• B = BLUE - modrý vodič
• W = WHITE - biely vodič
• 5x0,3mm2 - AWG22 | Maximálne prúdové zaťaženie: 5x3A (1 vodič 3A)
• 5x0,5 mm2 - AWG20 | Maximálne prúdové zaťaženie: 5x5A (1 vodič 5A)

Prečo je dôležité, aby bola práca spojená so spájkovaním a IP67/68 izoláciou vykonaná odborne?

Kvalitné spájkovanie vodiča k IP67/68 RGBW pásky je nevyhnutné hneď z niekoľkých objektívnych dôvodov:

• Bezpečnosť - zle spájkované spoje môžu predstavovať riziko elektrických skratov, ktoré môžu viesť k poškodeniu pásky a nefunkčnosti osvetlenia.
• Správna funkčnosť RGBW - nastavenie požadovanej farby RGBW LED pásikov závisí na správne vykonanom spájkovaní a zapojení. V opačnom prípade hrozí jej nekonzistencia a prelínanie s ostatnými farebnými odtieňmi.
• Elektrická vodivosť - správne vykonané spájkovanie zaisťuje optimálnu elektrickú vodivosť, čo minimalizuje odpor a straty energie. To je zásadné pre dosiahnutie maximálnej svietivosti a efektivity.
• Mechanická pevnosť - kvalitné spájkované spoje poskytujú mechanickú pevnosť, ktorá zamedzuje uvoľneniu vodičov alebo poškodeniu spojov pri manipulácii, inštalácii alebo prevádzke.
• Vodeodolnosť - správne vykonaná izolácia spoja zabraňuje vniknutiu vlhkosti a vody, tým chráni RGBW pásik pred jeho poškodením.
• Spoľahlivosť - na kvalitne prevedenom spájkovaní závisí spoľahlivosť vyrobeného osvetlenia. Naopak nekvalitne vykonaný spoj môže spôsobiť intermitentný (prerušovaný) kontakt, čo vedie k blikaniu alebo úplnému zlyhaniu pásky.

Upozornenie

Túto službu poskytujeme výhradne pre produkty z našej ponuky (kategória na eshope  LED pásky a svietiace ohybné pásky), aby sme zaistili ich maximálnu kvalitu a spoľahlivosť. Spájkovanie kábla k RGBW LED pásikom sa vzťahuje na výrobky, ktoré umožňujú úpravu farby farebného svetla s možnosťou pridania bielej zložky svetla. Tie nájdete predovšetkým v sekcii RGBW LED pásky). Na túto službu poskytujeme záruku 2 roky. Viac informácií o záručných podmienkach pre LED pásky sa dozviete v článku.
