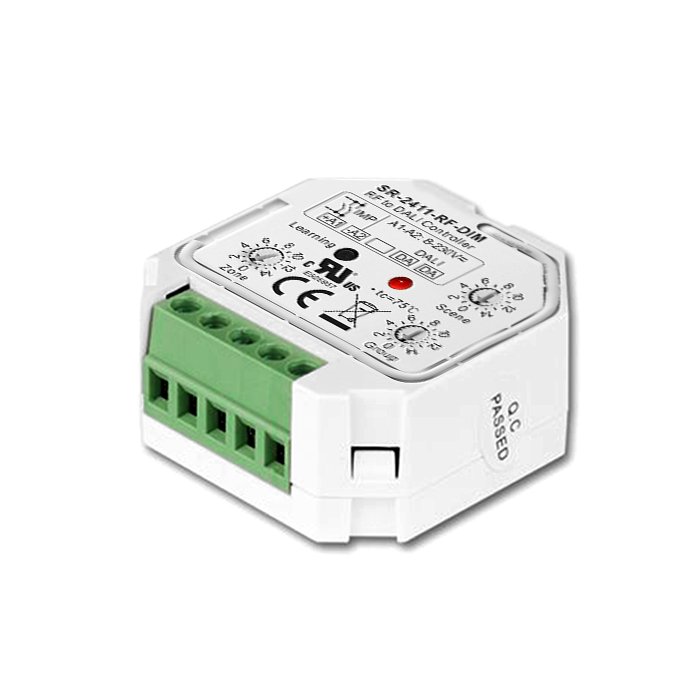

Prevodník PUSH-DIM na RF signálu na DALI Lux Miners SR-2411-RF-DIM | DALI Bus

Podrobný popis

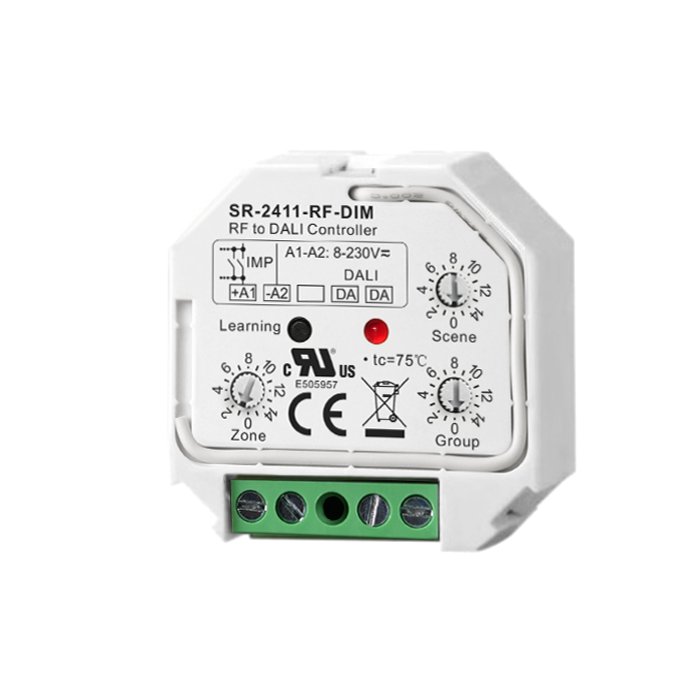

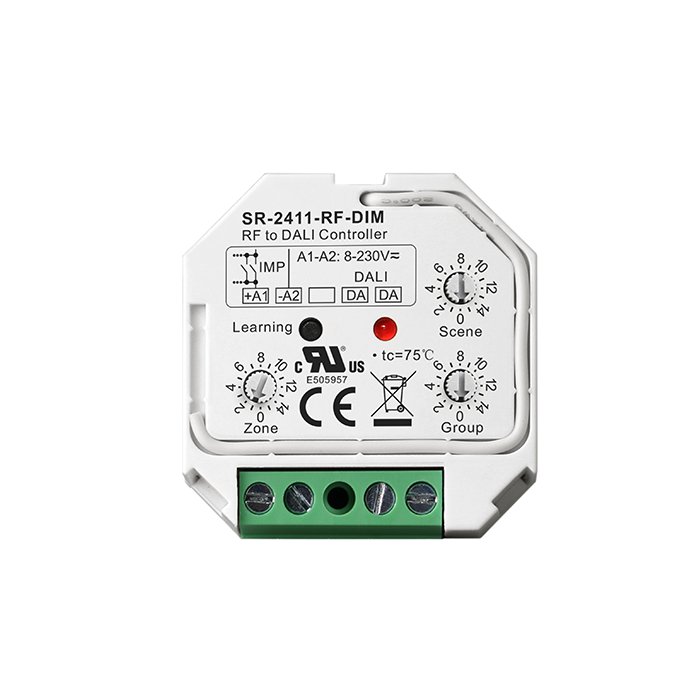

Prevodník PUSH-DIM a RF signálu na DALI signál s označením SR-2411-RF-DIM predstavuje mimoriadne modulárne jednoduché riešenie pre ovládanie DALI osvetlenia pomocou RF a PUSH-DIM signálu. Umožňuje pripojenie bežne dostupných tlačidlových vypínačov pomocou PUSH-DIM zbernice alebo prepojenie s kompatibilnými diaľkovými ovládačmi pomocou RF signálu. Jednoducho tak môžete ovládať vaše DALI (Digital Addressable Lighting Interface) osvetlenie z ľubovoľného miesta v dosahu rádiového signálu. Jeho výhodou je tiež jeho miniatúrna veľkosť s možnosťou montáže do podomietkovej elektroinštalačnej krabičky KU68.

Prevodník PUSH-DIM na RF signál SR-2411-RF-DIM je produktom rešpektovaného svetového výrobcu systémov pre riadenie osvetlenia Sunricher. Táto spoločnosť je odbornou aj širokou verejnosťou uznávaná, ako výrobca inovatívnych riešení s mimoriadnym dôrazom na produktovú kvalitu, čo zo spoločnosti robí preferovaného partnera pre profesionálov v oblasti osvetlenia po celom svete.

Aké funkcie DALI prevodník signálu PUSH-DIM SR-2411-RF-DIM poskytuje?

DALI prevodník signálu SR-2411-RF-DIM je navrhnutý tak, aby poskytol technicky pokročilé, stabilné a spoľahlivé riešenie v situáciách, kedy je nutné zaistiť efektívne riadenie DALI osvetlenia. Priložené produktové video predstavuje ilustráciu jeho použitia a demonštráciu funkcií.

Vlastnosti DALI prevodníka riadiaceho signálu:

• Využíva rádiové frekvencie - 869,5/434/916,5MHz s dosahom signálu až 20m a možnosťou nastavenia zóny (0-15)
• PUSH-DIM ovládanie - s možnosťou pripojenia mechanického tlačidla (tlačidlového vypínača)
• Kompaktná veľkosť - s možnosťou inštalácie pod vypínač do elektroinštalačnej krabičky KU68
• Flexibilná možnosť nastavenia DALI adresy - skupiny (0-15), scény (0-15) pomocou otočných mechanických prepínačov
• Kompatibilný s DALI systémami všetkých výrobcov - umožňuje jednoduchú integráciu do systémov Smart Home a automatizácie budov
• Napájanie pomocou DALI Bus - napájanie zaistíte pripojením prevodníku na DALI zbernicu

Prevodník PUSH-DIM a RF signálu na DALI signál SR-2411-RF-DIM je modulárny produkt, ktorý pre DALI ovládanie osvetlenia vyžaduje vzájomnú kompatibilitu s vysielačom riadiaceho RF signálu alebo PUSH-DIM signálu. Vytvorte vhodnú produktovú zostavu v závislosti na technických požiadavkách vášho projektu osvetlenia a elektroinštalácie:

• 1/3 - Prevodník PUSH-DIM a RF na DALI signál Sunricher SR-2411-RF-DIM
• 2/3 - Rádiofrekvenčný stmievač alebo spínač Sunricher. Vybraný stmievač / spínač je nutné zakúpiť zvlášť.
• 3/3 - PUSH-DIM mechanický tlačidlový vypínač od vybraného výrobcu. Tento produkt je súčasťou ponuky všetkých renomovaných výrobcov

Vašu individuálne zostavenú sadu pre ovládanie DALI osvetlenia pomocou PUSH-DIM alebo RF signálu spárujete intuitívne. Schému zapojenia a postup párovania nájdete v priložených manuáloch.

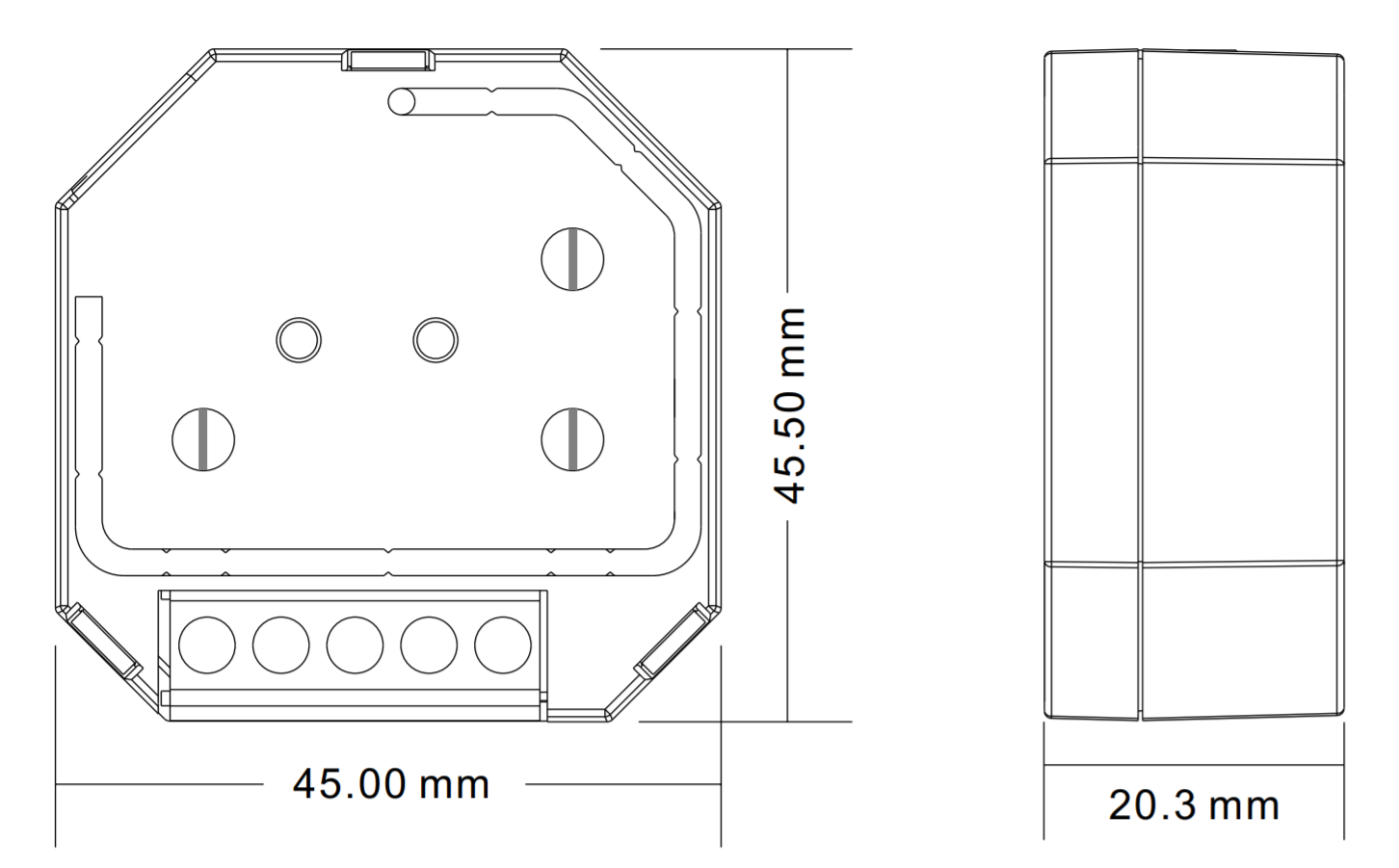

Technický výkres

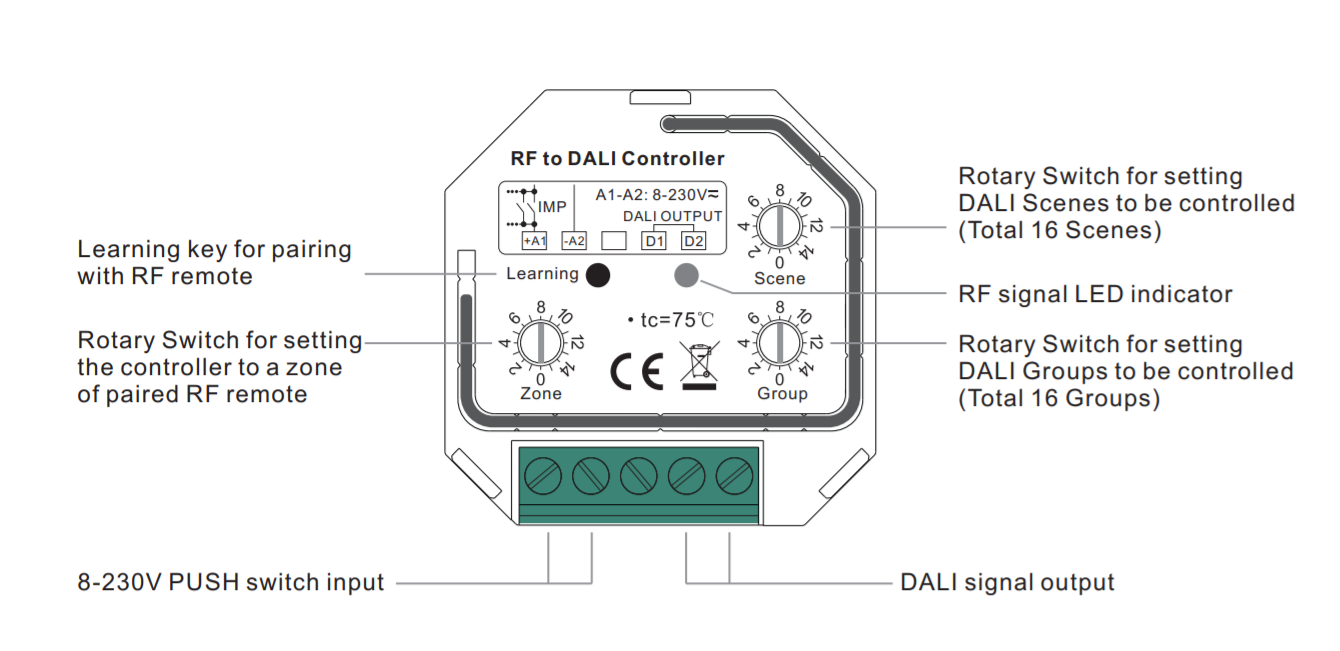

Popis svorek

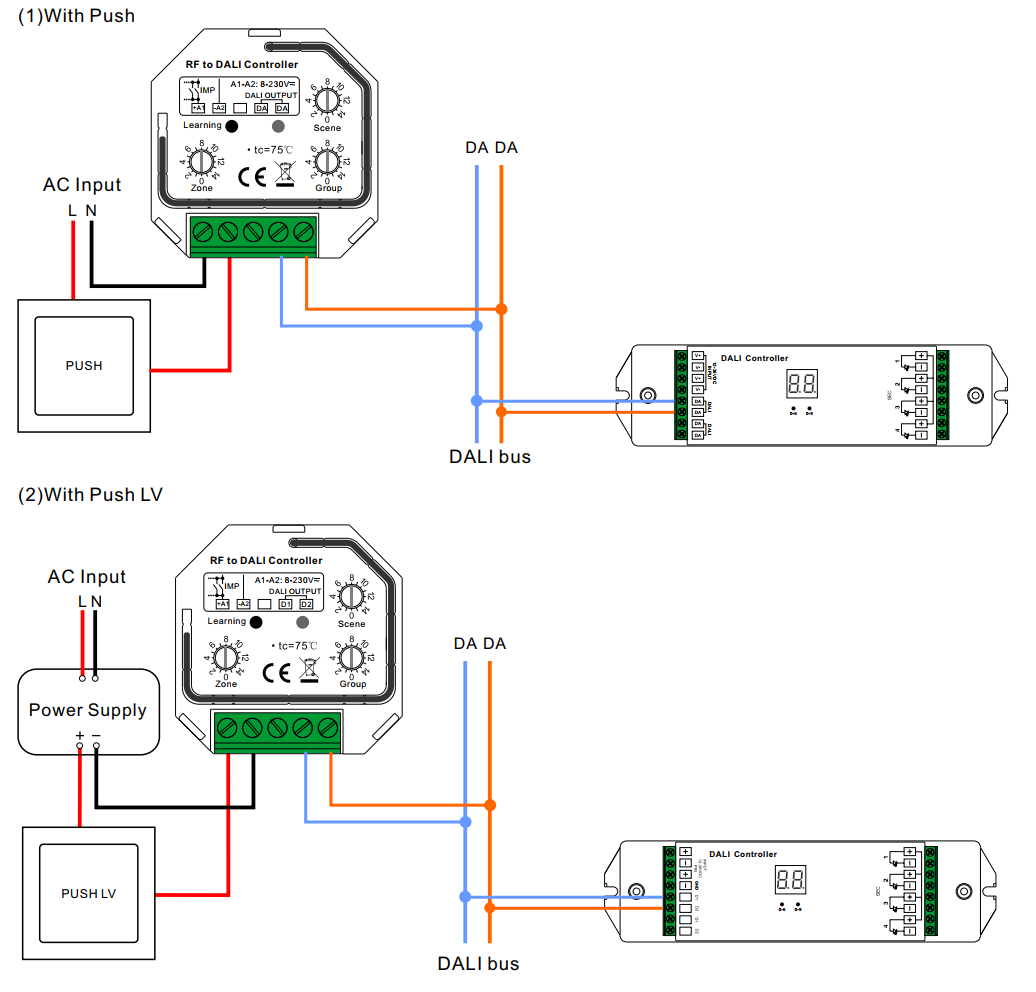

Schéma zapojenie
