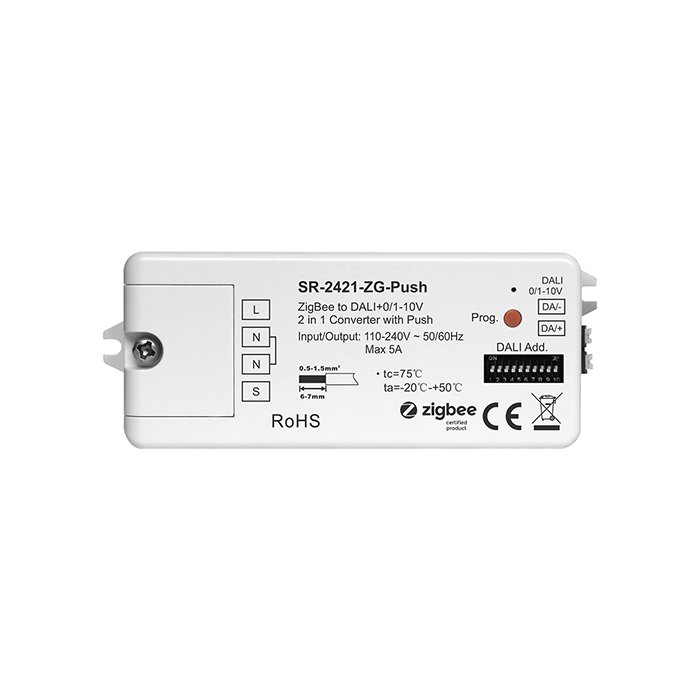

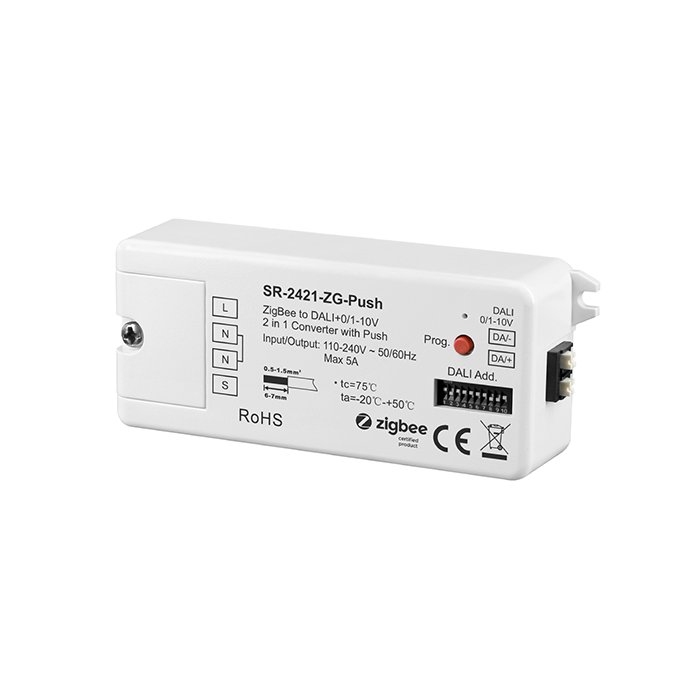

Prevodník PUSH-DIM a ZigBee na DALI alebo 0/1-10V Lux Miners SR-2421-ZG-PUSH | AC 230V

Podrobný popis

Prevodník vstupného riadiaceho signálu PUSH-DIM a ZigBee na výstupný riadiaci signál DALI alebo 0/1-10V predstavuje mimoriadne modulárne riešenie pre ovládanie svietidiel riadených pomocou protokolu DALI (možnosť nastavenia DT6 aj DT8) alebo 0/1-10V. Umožňuje pripojenie bežne dostupných tlačidlových vypínačov prostredníctvom PUSH-DIM zbernice alebo prepojenie s kompatibilnými diaľkovými ovládačmi pomocou funkcie ZigBee Touchlink. V závislosti od nastavenia prevodníka pomocou mechanických prepínačov slúži na ovládanie jasu/stlmenia jednobarevných typov osvetlenia alebo môže byť nastavený na RGBW ovládanie svietidiel a LED pásikov.

Prevodník ZigBee riadiaceho signálu na DALI alebo 0/1-10V s označením SR-2421-ZG-PUSH je produktom rešpektovaného svetového výrobcu systémov pre riadenie osvetlenia Sunricher. Táto spoločnosť je odbornou aj širokou verejnosťou uznávaná ako výrobca inovatívnych riešení s mimoriadnym dôrazom na produktovú kvalitu, čo ju robí preferovaným partnerom pre profesionálov v oblasti osvetlenia a automatizácie budov po celom svete.

Aké funkcie prevodník signálu Sunricher SR-2421-ZG-PUSH ponúka?

Tento sofistikovaný elektronický prevodník riadiaceho ZigBee signálu osvetlenia poskytuje množstvo funkcií a možností nastavenia. Podrobne sú popísané v priloženom manuáli. Priložené produktové video predstavuje ilustráciu použitia.

Funkčné vlastnosti ZigBee prevodníka:

• Štandard ZigBee 3.0 -  kompatibilita s ďalšími produktmi rôznych výrobcov v rámci celého ekosystému.
• Certifikácia ZigBee 3.0 -  produkt prešiel dôkladným testovaním v rámci ZigBee ekosystému.
• Podpora Touchlink funkcie - umožňuje jednoduché prepojenie dvoch ZigBee zariadení. Môže byť prepojený s 30 rôznymiovládačmi.
• Podpora ZigBee Green Power ovládača -  umožňuje prepojenie až s 20 zariadeniami. Môže byť prepojený s 20 rôznymi ovládačmi.

Funkčné vlastnosti PUSH-DIM:

• PUSH-DIM (8-230V) ovládanie - s možnosťou pripojenia mechanického tlačidla (tlačidlového vypínača).
• Jednoduchá integrácia tlačidlových vypínačov - do DALI alebo 0/1-10V.

Možnosti riadenia DALI - 0/1-10V:

• Nastaviteľný výstupný signál DALI alebo 0/1-10V - pomocou mechanického prepínača.

Možnosti riadenia DALI zariadení:

• Možnosť nastavenia typu zariadenia DALI DT6 alebo DT8 - pomocou mechanických prepínačov.
• Vstavaný DALI bus napájací zdroj - s maximálnym výstupným prúdom sběrnice 50mA (až pre 25 zariadení).

Vlastnosti napájania a možnosti zapojenia:

• Vstupné napätie: AC 110～240V - je kompatibilné s väčšinou napájacích sietí.

Prevodník ZigBee riadiaceho signálu na DALI alebo 0/1-10V s označením SR-2421-ZG-PUSH je ideálnym riešením pre rozšírenie možností ZigBee systémov a integráciu DALI svietidiel.

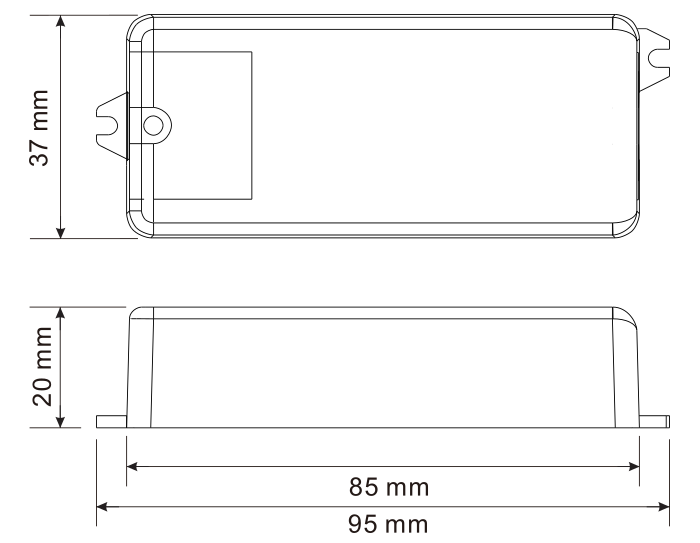

Technický výkres

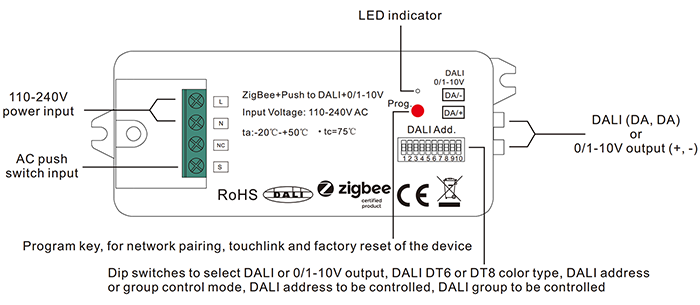

Popis svoriek

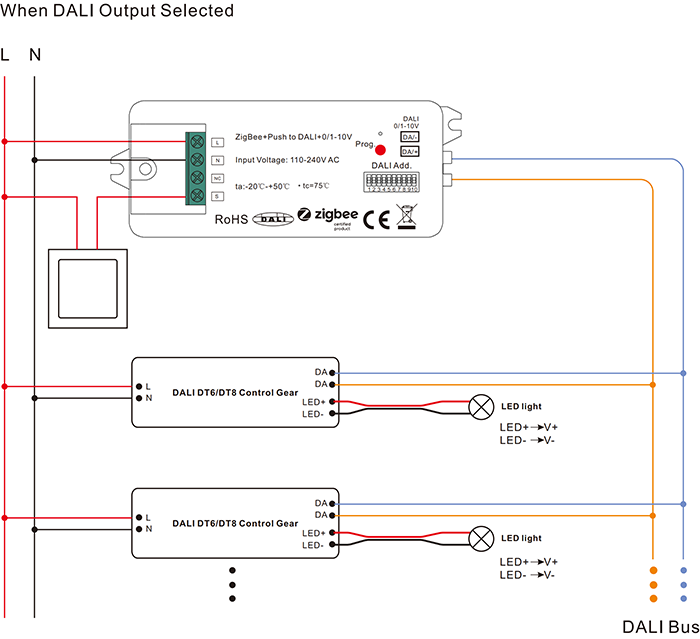

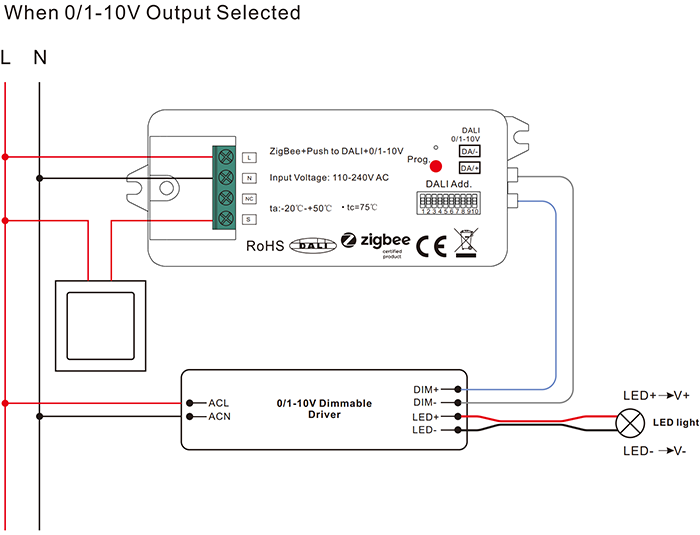

Schéma zapojenia
