Podrobný popis

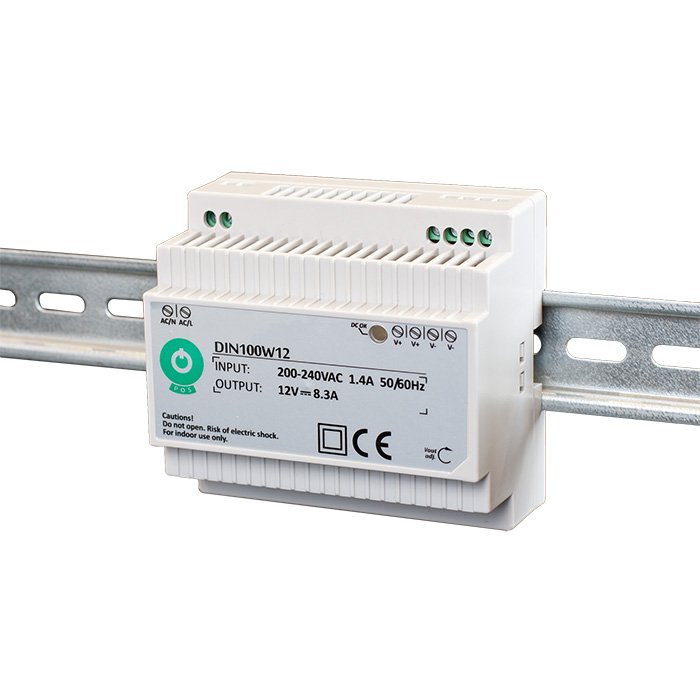

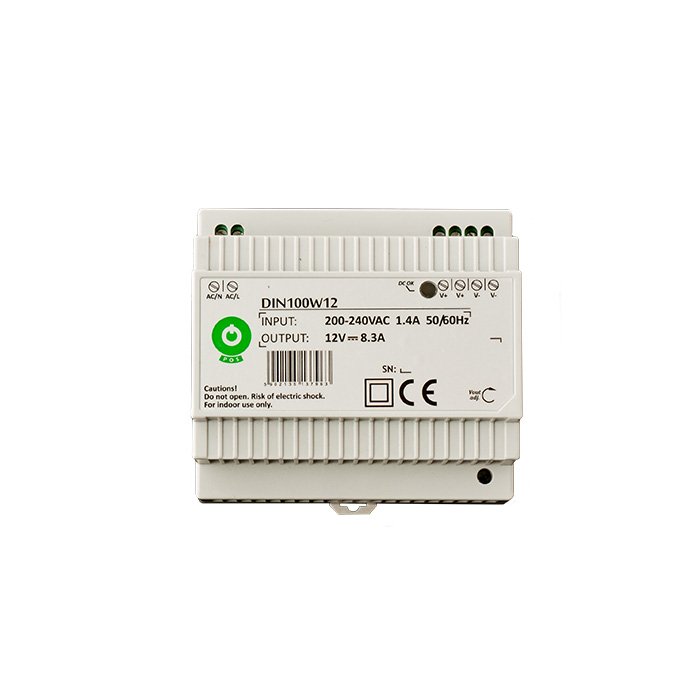

LED zdroj 12V na DIN lištu 60W POS DIN100W12 je kvalitný a moderný spínaný zdroj, ktorý je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Vďaka širokému rozsahu vstupého napätia (180 - 264 VAC) je možné ho použiť vo väčšine európskych napájacích sieťach. Hodnoty výstupu zdroja sú:
- Napätie: DC 12 V
- Prúd: 8,3 A
- Výkon: 99,6 W
Tieto hodnoty zdroj predurčujú ako ideálny napájací zdroj pre LED pásiky 12V v profi inštaláciách osvetlenia, kde je zdroj na DIN lištu DIN100W12 umiestený v elektrickom rozvádzači rovnako ako ďalšia riadiaca elektronika.
Napäťový zdroj 12V na DIN lištu POS DIN100W12 je nositeľom dobrej technickej kvality spracovania a použitia elektronických komponentov. Termoplastové šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP20. Spoločnosť POS je rešpektovaným európskym výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.
Zdroj 12V DC na DIN lištu POS DIN100W12 je spínaný zdroj s vysokou účinnosťou 84%. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:
- Ochrana proti preťaženiu
- Ochrana proti skratu
- Ochrana proti prepólovaniu
- Ochrana proti prekočeniu prevádzkovej teploty (-20°C až +50°C)
- Indikácia prevádzky svietiacou LED diódou
Montáž
Zdroj na DIN lištu 12V POS DIN100W12 je určený do rozvodných skríň. Po pripojení kabeláže je pripravená skrutkovacia svorkovnica. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením.
Vlastnosti
- Určený pre DIN lištu TS-35 / 7,5 alebo 15
- Možnosť nastavenia výstupného napätia (10,8 - 13,8 VDC) manuálnym potenciometrom
- Svorkovnica pre pripojenie káblov
- Trieda krytia: IP20
- Certifikácie: CE
- Normy: EN62368-1, EN55032, EN55035, EN61000-3-3, EN61000-3-2
Upozornenie
Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonovú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.
Použitie
- Pre napájanie LED pásikov 12V
- Pre napájanie priemyselných i domácich kontrolných systémov a automatizáciu budov
Technický výkres
Dodatočné parametre
| IP krytie: | IP20 - interiérový (bez krytia) |
|---|---|
| rada: | DIN |
| výstupné napätie: | 12 V |
| regulácie: | výstupného napätia |
| výstupný výkon: | ≤ 100 W |
| inštalácia: | na DIN lištu (do elektro rozvádzača) |
| typ zdroja: | napätový CV (constant voltage) |
| výrobca: | POS |
| rozmery (š/v/h): | 100 x 93 x 56 mm |
| vstupné napätie: | 180 - 264 VAC / 47 - 63 Hz |
| krytie: | IP20 |
| maximálne prúdové zaťaženie: | 8,3 A |
| výstupné napätie: | 12 VDC |
| rozsah regulácie výstup. napätie: | 10,8 – 13,8 VDC |
| maximálny výstupný výkon: | 99,6 W |
| nábehový prúd (studený štart): | 40 A (230 VAC) |
