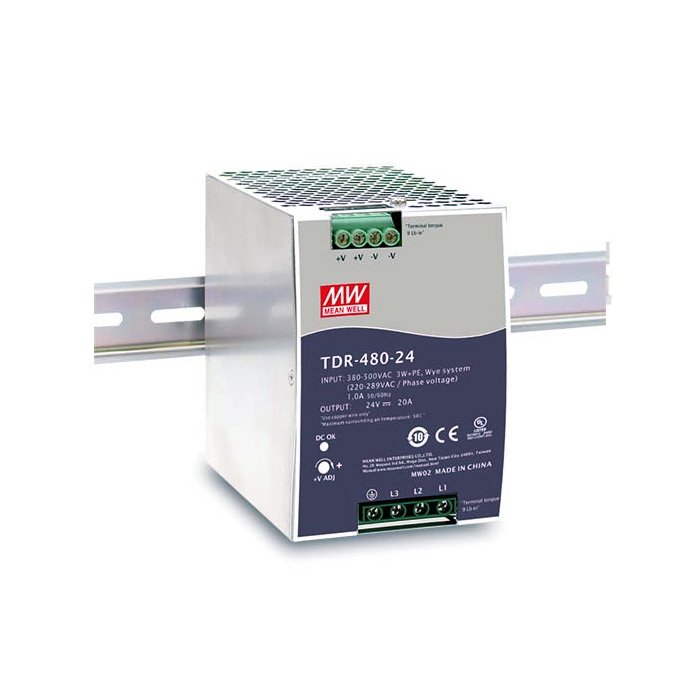

3-fázový zdroj na DIN lištu 24V 480W Mean Well

Podrobný popis

3-fázový zdroj na DIN lištu 24V Mean Well TDR-480-24 je kvalitný a moderný spínaný zdroj, ktorý je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Vďaka širokému rozsahu vstupého 3-fázového napätia (340 - 550 VAC) je možné ho použiť vo väčšine európskych napájacích sieťach.

Hodnoty výstupu:

• Napätie: DC 24 V
• Prúd: 40 A
• Výkon: 480 W

Tieto hodnoty zdroj predurčujú ako ideálny napájací zdroj pre LED pásiky 24V v profi inštaláciách osvetlenia, kde je zdroj na DIN lištu TDR-480-24 umiestený v elektrickom rozvádzači rovnako ako ďalšia riadiaca elektronika.

Napäťový zdroj 24V na DIN lištu Mean Well TDR-480-24 je nositeľom vysokej technickej kvality spracovania a použitia elektronických komponentov. Kovové perforované šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP20. Spoločnosť Mean Well je rešpektovaným svetovým výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.

3-fázový zdroj 24V DC na DIN lištu Mean Well TDR-480-24 je spínaný zdroj s vysokou účinnosťou 92,5% a certifikovaným počtom prevádzkových hodín MTBF (Mean Time Between Failures) 69,8K @ 25°C. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:

• Ochrana proti preťaženiu
• Ochrana proti skratu
• Ochrana proti prepólovaniu
• Ochrana proti prekočeniu prevádzkovej teploty (-20°C až +70°C)
• Indikácia prevádzky svietiacou LED diódou

Montáž

Zdroj na DIN lištu 24V Mean Well TDR-480-24 je určený do rozvodných skríň. Po pripojení kabeláže je pripravená skrutkovacia svorkovnica. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením.

Vlastnosti

• Určený pre DIN lištu TS-35 / 7,5 alebo 15 do hlbokej rozvodovej skrine
• Možnosť nastavenia výstupného napätia (24 - 28 V) manuálnym potenciometrom
• Svorkovnica pre pripojenie káblov
• Trieda krytia: IP20
• Certifikácie: UL, CUL, TUV, CB, CE

Upozornenie

Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonovú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.

Použitie

• Pre napájanie LED pásikov 24V
• Pre napájanie priemyselných i domácich kontrolných systémov a automatizáciu budov

Technický výkres
