Zdroj na DIN lištu 24V 75W Mean Well
Kód: NDR-75-24Podrobný popis
Zdroj na DIN lištu 24V Mean Well NDR-75-24 je kvalitný a moderný spínaný zdroj, ktorý je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Vďaka širokému rozsahu vstupého napätia (90 - 264 VAC) je možné ho použiť vo väčšine napájacích sieťach po celom svete.
Hodnoty výstupu:
- Napätie: DC 24 V
- Prúd: 3,2 A
- Výkon: 75,8 W
Tieto hodnoty zdroj predurčujú ako ideálny napájací zdroj pre LED pásiky 24V v profi inštaláciách osvetlenia, kde je zdroj na DIN lištu NDR-75-24 umiestený v elektrickom rozvádzači rovnako ako ďalšia riadiaca elektronika.
Napäťový zdroj na DIN lištu Mean Well NDR-75-24 je nositeľom vysokej technickej kvality spracovania a použitia elektronických komponentov. Kovové perforované šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP20. Spoločnosť Mean Well je rešpektovaným svetovým výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.
Zdroj 24V DC na DIN lištu Mean Well NDR-75-24 je spínaný zdroj s vysokou účinnosťou 88% a certifikovaným počtom prevádzkových hodín MTBF (Mean Time Between Failures) 486,2K @ 25°C. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:
- Ochrana proti preťaženiu
- Ochrana proti skratu
- Ochrana proti prepólovaniu
- Ochrana proti prekočeniu prevádzkovej teploty (-20°C až +70°C)
- Indikácia prevádzky svietiacou LED diódou
Montáž
Zdroj na DIN lištu 24V Mean Well NDR-75-24 je určený do rozvodných skríň. Po pripojení kabeláže je pripravená skrutkovacia svorkovnica. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením.
Vlastnosti
- Určený pre DIN lištu TS-35 / 7,5 alebo 15 do hlbokej rozvodovej skrine
- Možnosť nastavenia výstupného napätia (24 - 28 V) manuálnym potenciometrom
- Svorkovnica pre pripojenie káblov
- Trieda krytia: IP20
- Certifikácie: UL, CUL, TUV, CB, CE
Upozornenie
Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonovú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.
Použitie
- Pre napájanie LED pásikov 24V
- Pre napájanie priemyselných i domácich kontrolných systémov a automatizáciu budov

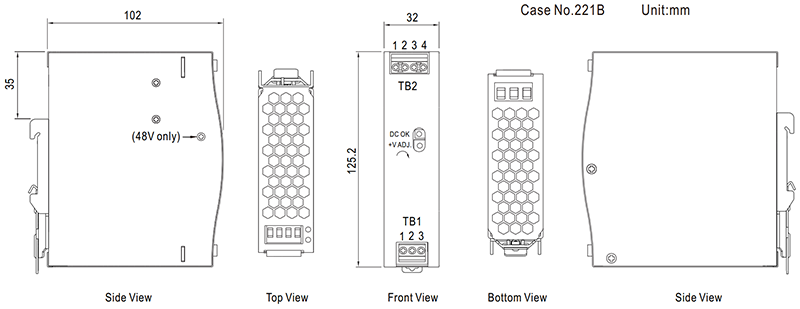

Technický výkres
Dodatočné parametre
| Kategória: | 24V - LED zdroje na DIN lištu |
|---|---|
| Záruka: | 2 roky |
| IP krytie: | IP20 - interiérový (bez krytia) |
| rada: | NDR |
| výstupné napätie: | 24 V |
| regulácie: | výstupného napätia |
| výstupný výkon: | ≤ 100 W |
| inštalácia: | na DIN lištu (do elektro rozvádzača) |
| ďalšie funkcie: | tiché zdroje pri stmievaní LED stmievačom |
| typ zdroja: | napätový CV (constant voltage) |
| výrobca: | Mean Well |
| rozmery (š/v/h): | 32 x 125,2 x 102 mm |
| vstupné napätie: | 90 - 264 VAC / 47 - 63 Hz |
| krytie: | IP20 |
| maximálne prúdové zaťaženie: | 3,2 A |
| výstupné napätie: | 24 VDC |
| rozsah regulácie výstup. napätie: | 24 - 28 VDC |
| maximálny výstupný výkon: | 76,8 W |
| nábehový prúd (studený štart): | 35 A (230 VAC) |
