1-10V zdroj 24V 82W Mean Well IP65
Kód: HLG-80H-24B

1-10V zdroj 24V 82W Mean Well IP65

Kód: HLG-80H-24B
Ihneď k odoslaniu
63,41 € / ks 51,55 € bez DPH
  • Vlhku a vodeodolný LED zdroj IP65
  • DC 24V spínaný zdroj s vysokou efektivitou prevádzky
  • Pasívne chladenie vzduchom
  • Vynikajúca technická kvalita a spoľahlivosť

Detailné informácie

Podrobný popis

IP65 LED zdroj 24V Mean Well HLG-80H-24B je vysoko kvalitný a moderný spínaný zdroj, ktorý je vybavený najpokročilejšími technológiami a elektronikou. Je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Jeho technický a produktový dizajn je navrhnutý pre napájanie a stmievanie LED pásikov pomocou riadiaceho signálu 1-10V. Vďaka širokému rozsahu vstupného napätia (90 - 305 VAC) je ho možné použiť vo väčšine napájacích sieťach po celom svete. Pri výstupe zdroja Mean Well HLG-80H-24B získame hodnoty:

  • Napätie: DC 24 V
  • Prúd: 3,4 A
  • Výkon: 81,6 W

Produktový a technický dizajn ho predurčujú aj ako ideálny napájací zdroj pre LED 24V pásiky v inštaláciách osvetlenia kde je vyžadované plynulé stmievanie. Na riadenie výstupného napätia môžete využiť:

  • PWM signál 10 V
  • 1-10 VDC riadiaci signál
  • potenciometer 100 kΩ

Vlhku a vodeodolný LED zdroj IP65 Mean Well HLG-80H-24B je nositeľom vysokej technickej kvality spracovania a použitia elektronických komponentov. Hliníkové šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP65. Spoločnosť Mean Well je rešpektovaným svetovým výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.

IP65 napäťový zdroj 24V Mean Well HLG-80H-24B je spínaný zdroj s vysokou účinnosťou 90,5% a certifikovaným počtom prevádzkových hodín MTBF (Mean Time Between Failures) 357,8K @ 25°C. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:

  • Ochrana proti preťaženiu
  • Ochrana proti skratu
  • Ochrana proti prepólovaniu
  • Ochrana proti prekočeniu prevádzkovej teploty (-40°C až +80°C)
  • MM - schválenie pre použitie v nábytku a truhlárskych prvkoch
  • PFC - (Power Factor Correction) vysoká korekcia účinku, minimálne zaťažuje rozvodovú skriňu a znižuje spotrebu
  • SELV - (Separated Extra Low Voltage) je bezpečnostná norma, ktorá stanovuje maximálnu bezpečnú úroveň pre elektrické zariadenia v oblasti nízkeho napätia. Podľa tejto normy musí byť zdroj napájacieho napätia oddelený od zvyšku elektrického obvodu, takže existuje minimálne riziko úrazu elektrickým prúdom

Kompaktné rozmery, vysoká účinnosť a moderná elektronika patria medzi hlavné dôvody prečo v aplikáciách LED osvetlenia využiť spínaný zdroj 24V HLG-80H-24B. Spolu s vysokou životnosťou zdrojov rady HLG ide o jednu z najlepších možností pre LED osvetlenie v priemyselných a komerčných projektoch.

IP65 LED zdroj 24V Mean Well HLG-80H-24B odporúčame tiež pre PWM stmievanie LED 24V pásikov pomocou LED ovládača. Stmievanie PMW (Pulse Width Modulation) je veľmi tiché. Rušivé zvuky, ktoré sú pre tento typ stmievania typické sú takmer na nepočuteľnej úrovni.

Montáž

Vlhku a vodeodolný LED zdroj 24V Mean Well HLG-80H-24B má na oboch koncoch vedené napájacie vodiče, ktoré sú chránené izolaciou. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením. Pre zjednodušenie montáže využite svorky a káble na 230V.

Vlastnosti

Upozornenie

Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonnostnú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.

Použitie

  • 1-10V stmievateľný zdroj 24V pre LED pásky

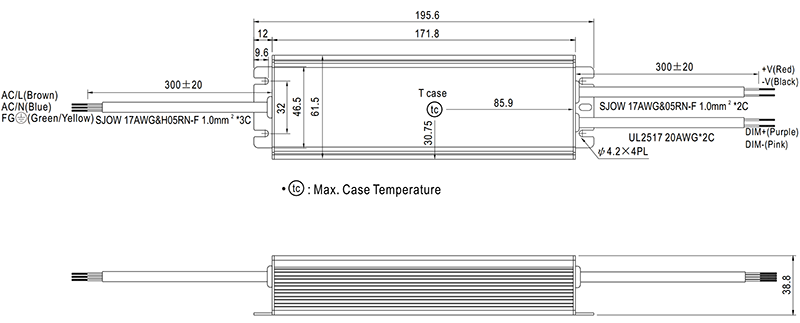

Technický výkres

HLG-80H-24B_tec_1

Dodatočné parametre

IP krytie: IP67
rada: HLG
výstupné napätie: 24 V
výstupný výkon: ≤ 100 W
inštalácia: podľa normy MM (do nábytku)
ďalšie funkcie: tiché zdroje pri stmievaní LED stmievačom, SELV (zvýšená bezpečnosť zdroja)
stmievateľné: 0-1/10V
typ zdroja: napätový CV (constant voltage)
výrobca: Mean Well
rozmery (d/š/v): 195,6 x 61,5 x 38,8 mm
vstupné napätie: 90 - 264 VAC / 47 - 63 Hz
výstupné napätie: 24 VDC
maximálne prúdové zaťaženie: 3,4 A
maximálny výstupný výkon: 81,6 W
nábehový prúd (studený štart): 70 A (230 VAC)
účinník: 0,96 (230 VAC)
krytie: IP65
Všetky parametre
