1-10V zdroj 24V 320W Mean Well IP65

Podrobný popis

IP65 LED zdroj 24V Mean Well HLG-320H-24B je vysoko kvalitný a moderný spínaný zdroj, ktorý je vybavený najpokročilejšími technológiami a elektronikou. Je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Jeho technický a produktový dizajn je navrhnutý pre napájanie a stmievanie LED pásikov pomocou riadiaceho signálu 1-10V. Vďaka širokému rozsahu vstupného napätia (90 - 305 VAC) je ho možné použiť vo väčšine napájacích sieťach po celom svete. Pri výstupe zdroja Mean Well HLG-320H-24B získame hodnoty:

• Napätie: DC 24 V
• Prúd: 13,34 A
• Výkon: 320,16 W

Produktový a technický dizajn ho predurčujú aj ako ideálny napájací zdroj pre LED 24V pásiky v inštaláciách osvetlenia kde je vyžadované plynulé stmievanie. Na riadenie výstupného napätia môžete využiť:

• PWM signál 10 V

• 1-10 VDC riadiaci signál
• potenciometer 100 kΩ

Vlhku a vodeodolný LED zdroj IP65 Mean Well HLG-320H-24B je nositeľom vysokej technickej kvality spracovania a použitia elektronických komponentov. Hliníkové šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP65. Spoločnosť Mean Well je rešpektovaným svetovým výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.

IP65 napäťový zdroj 24V Mean Well HLG-320H-24B je spínaný zdroj s vysokou účinnosťou 94% a certifikovaným počtom prevádzkových hodín MTBF (Mean Time Between Failures) 157,1K @ 25°C. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:

• Ochrana proti preťaženiu
• Ochrana proti skratu
• Ochrana proti prepólovaniu
• Ochrana proti prekočeniu prevádzkovej teploty (-40°C až +90°C)
• MM - schválenie pre použitie v nábytku a truhlárskych prvkoch
• PFC - (Power Factor Correction) vysoká korekcia účinku, minimálne zaťažuje rozvodovú skriňu a znižuje spotrebu
• SELV - (Separated Extra Low Voltage) je bezpečnostná norma, ktorá stanovuje maximálnu bezpečnú úroveň pre elektrické zariadenia v oblasti nízkeho napätia. Podľa tejto normy musí byť zdroj napájacieho napätia oddelený od zvyšku elektrického obvodu, takže existuje minimálne riziko úrazu elektrickým prúdom

Kompaktné rozmery, vysoká účinnosť a moderná elektronika patria medzi hlavné dôvody prečo v aplikáciách LED osvetlenia využiť spínaný zdroj 24V HLG-320H-24B. Spolu s vysokou životnosťou zdrojov rady HLG ide o jednu z najlepších možností pre LED osvetlenie v priemyselných a komerčných projektoch.

IP65 LED zdroj 24V Mean Well HLG-320H-24B odporúčame tiež pre PWM stmievanie LED 24V pásikov pomocou LED ovládača. Stmievanie PMW (Pulse Width Modulation) je veľmi tiché. Rušivé zvuky, ktoré sú pre tento typ stmievania typické sú takmer na nepočuteľnej úrovni.

Montáž

Vlhku a vodeodolný LED zdroj 24V Mean Well HLG-320H-24B má na oboch koncoch vedené napájacie vodiče, ktoré sú chránené izolaciou. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením. Pre zjednodušenie montáže využite svorky a káble na 230V.

Vlastnosti

• Trieda krytia: IP65
• Certifikácie: UL, CUL, TUV, CB, CE

Upozornenie

Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonnostnú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.

Použitie

• 1-10V stmievateľný zdroj 24V pre LED pásky

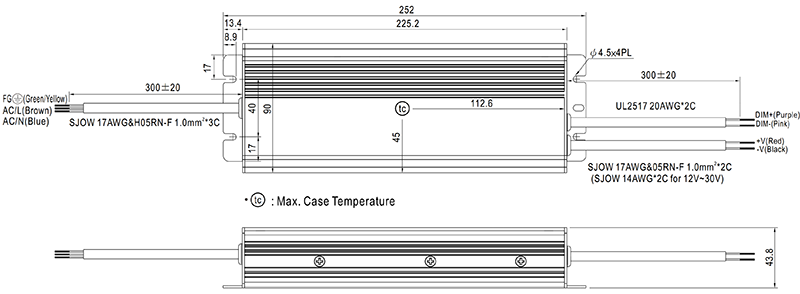

Technický výkres
