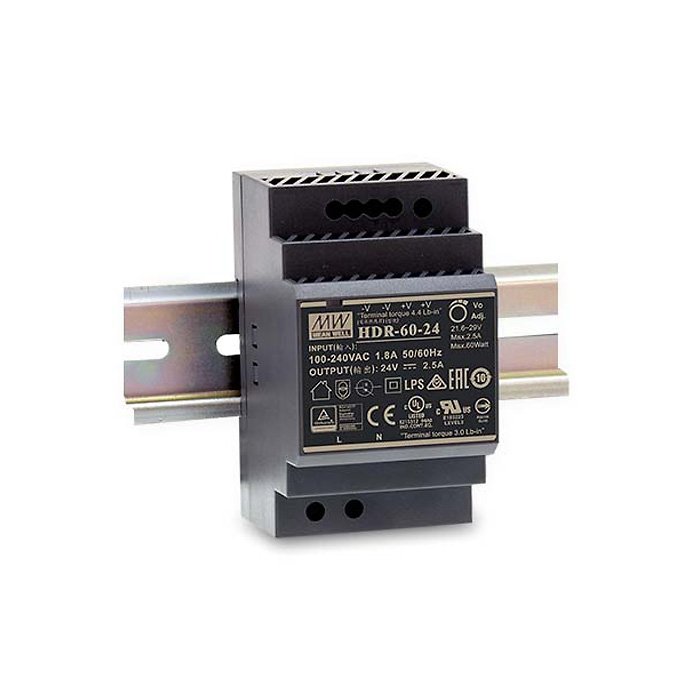

Zdroj na DIN lištu 24V 60W Mean Well
Kód: HDR-60-24Podrobný popis
Zdroj na DIN lištu 24V Mean Well HDR-60-24 je kvalitný a moderný spínaný zdroj, ktorý je vhodný pre jednosmerné napájanie nízkonapäťových elektronických zariadení. Vďaka širokému rozsahu vstupého napätia (85 - 264 VAC) je možné ho použiť vo väčšine napájacích sieťach po celom svete.
Hodnoty výstupu:
- Napätie: DC 24 V
- Prúd: 2,5 A
- Výkon: 60 W
Tieto hodnoty zdroj predurčujú ako ideálny napájací zdroj pre LED pásiky 24V v profi inštaláciách osvetlenia, kde je zdroj na DIN lištu HDR-60-24 umiestený v elektrickom rozvádzači rovnako ako ďalšia riadiaca elektronika.
Napäťový zdroj na DIN lištu Mean Well HDR-60-24 je nositeľom vysokej technickej kvality spracovania a použitia elektronických komponentov. Termoplastové šasi zaisťuje pasívne chladenie a ochranu zdroja podľa triedy krytia IP20. Spoločnosť Mean Well je rešpektovaným svetovým výrobcom napájacích zdrojov s radou skvelých funkcií, vysokou efektivitou a spoľahlivosťou prevádzky.
Zdroj 24V na DIN lištu Mean Well HDR-60-24 je spínaný zdroj s vysokou účinnosťou 85% a certifikovaným počtom prevádzkových hodín MTBF (Mean Time Between Failures) 927,6K @ 25°C. Naviac je vybavený radou moderných funkcií pre bezpečné napájanie:
- Ochrana proti preťaženiu
- Ochrana proti skratu
- Ochrana proti prepólovaniu
- Ochrana proti prekočeniu prevádzkovej teploty (-30°C až +70°C)
- Indikácia prevádzky svietiacou LED diódou
Montáž
Zdroj na DIN lištu 24V Mean Well HDR-60-24 je určený do rozvodných skríň. Po pripojení kabeláže je pripravená skrutkovacia svorkovnica. Montáž a zapájanie by mal vykonávať iba kvalifikovaný odborník s potrebným osvedčením.
Vlastnosti
- Určený pre DIN lištu TS-35 / 7,5 alebo 15
- Možnosť nastavenia výstupného napätia (21,6 - 29 VDC) manuálnym potenciometrom
- Svorkovnica pre pripojenie káblov
- Trieda krytia: IP20
- Certifikácie: UL, CUL, TUV, CB, CE
Upozornenie
Spínané zdroje vyžadujú z pohľadu zaistenia spoľahlivosti a dlhej životnosti výkonnostnú rezervu. Odporúčanie výrobcov je 20% rezerva pre rezidenčné projekty a 30% výkonová rezerva pre komerčnú prevádzku, kde sa očakáva prevádzka osvetlenia na úrovni 12h / 7 dní.
Použitie
- Pre napájanie LED pásikov 24V
- Pre napájanie priemyselných i domácich kontrolných systémov a automatizáciu budov
Technický výkres
Dodatočné parametre
| Kategória: | 24V - LED zdroje na DIN lištu |
|---|---|
| Záruka: | 2 roky |
| IP krytie: | IP20 - interiérový (bez krytia) |
| rada: | HDR |
| výstupné napätie: | 24 V |
| regulácie: | výstupného napätia |
| výstupný výkon: | ≤ 100 W |
| inštalácia: | na DIN lištu (do elektro rozvádzača) |
| typ zdroja: | napätový CV (constant voltage) |
| výrobca: | Mean Well |
| rozmery (š/v/h): | 52,5 x 90 x 54,5 mm |
| vstupné napätie: | 85 - 264 VAC / 47 - 63 Hz |
| krytie: | IP20 |
| maximálne prúdové zaťaženie: | 2,5 A |
| výstupné napätie: | 24 VDC |
| rozsah regulácie výstup. napätie: | 21,6 - 29 VDC |
| maximálny výstupný výkon: | 60 W |
| nábehový prúd (studený štart): | 60 A (230 VAC) |
