LED profil do sadrokartónu KLUŚ OMODO-50

Podrobný popis

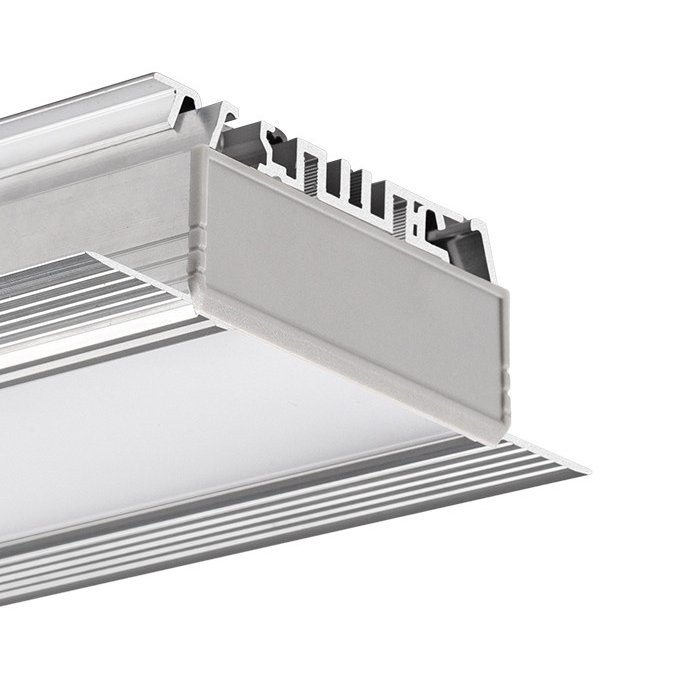

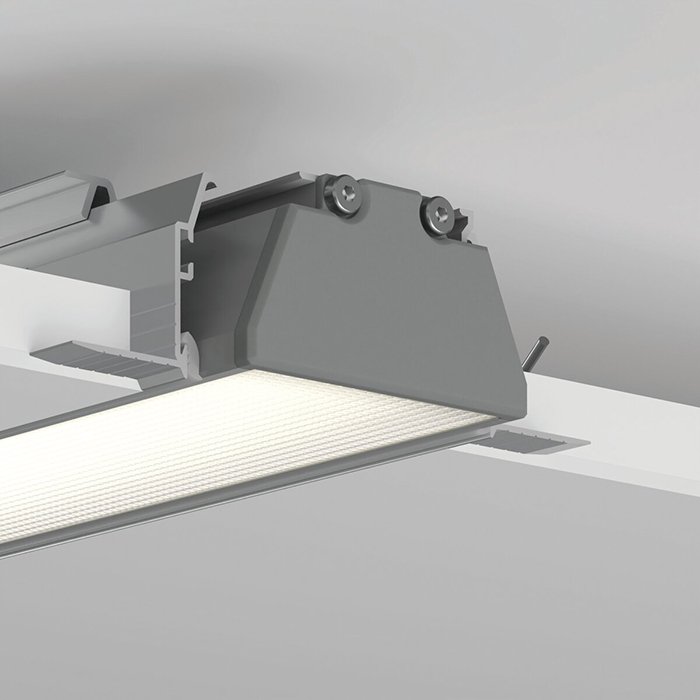

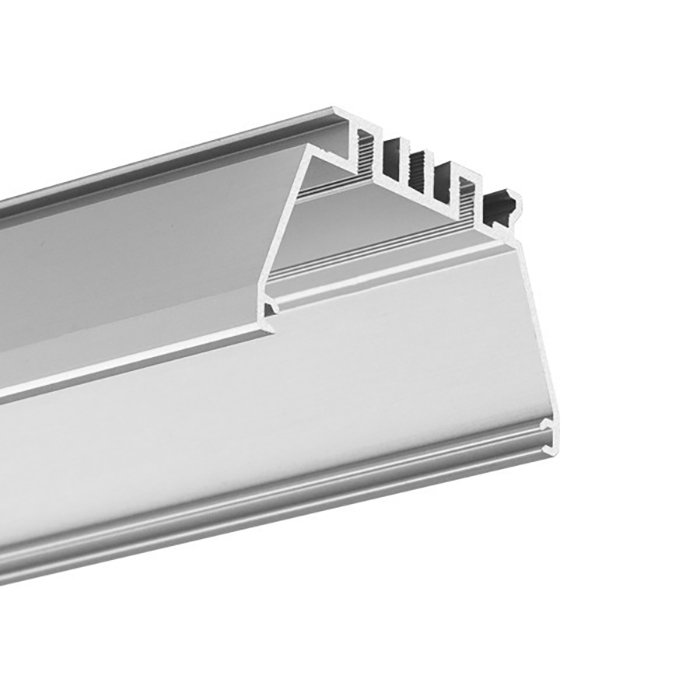

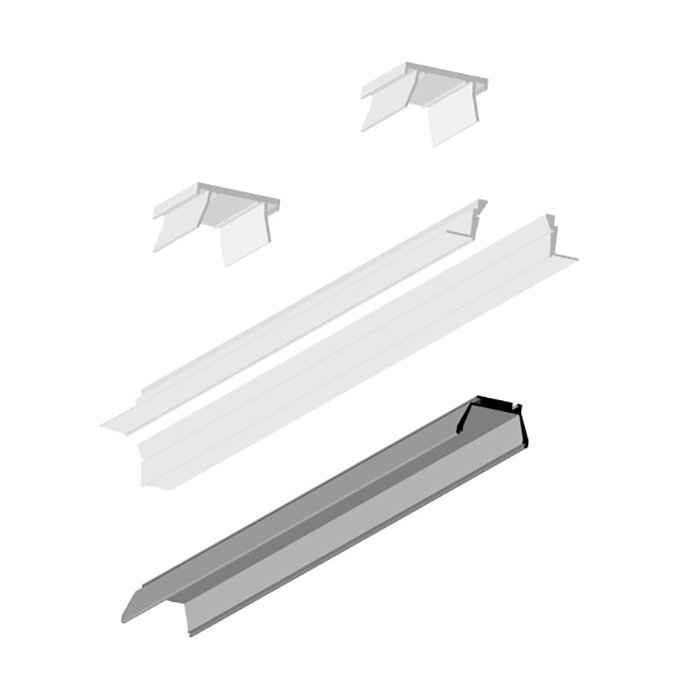

LED profil do sadrokartónu KLUŚ OMODO-50 je hliníkovým produktom najvyššej kvality s továrenskou výrobou v EÚ. Pri návrhu a vývoji LED profilu do sadrokartónu dbali technickí dizajnéri spoločnosti KLUŚ, aby jeho funkčnosť, továrenské spracovanie a produktový dizajn tvoril harmonický celok. Profil na LED pásik do sadrokartónu OMODO-50 je vhodný pre stropné alebo podhľadové osvetlenie. Líniové osvetlenie do podhľadu sa skladá z niekoľkých dielov:

• 1/9 - Profil pre LED osvetlenie v sadrokartóne KLUŚ OMODO-50

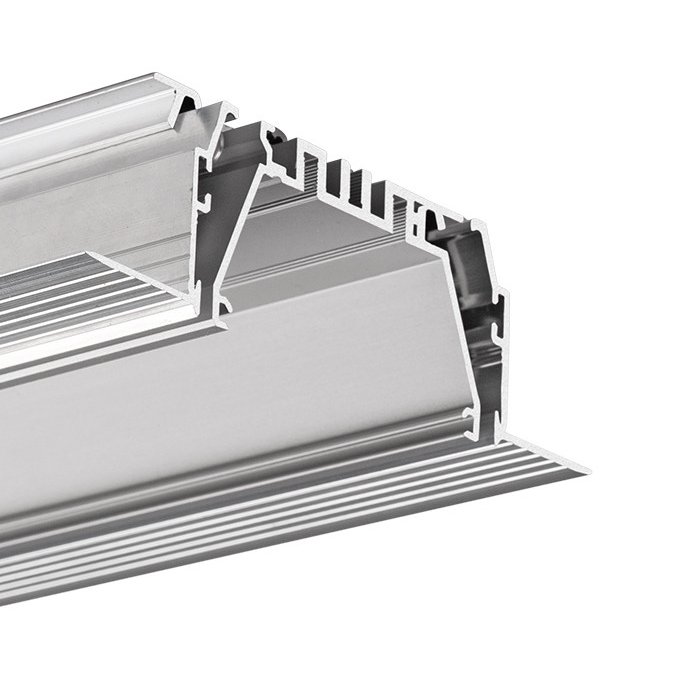

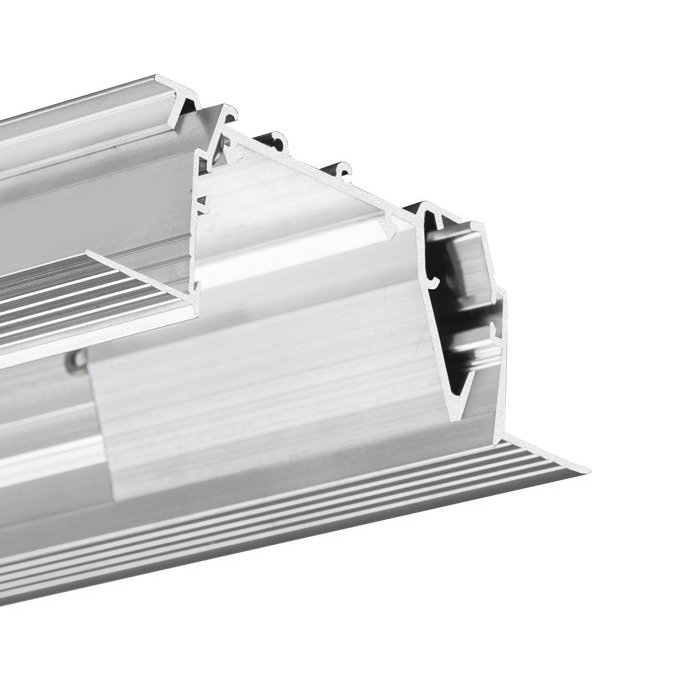

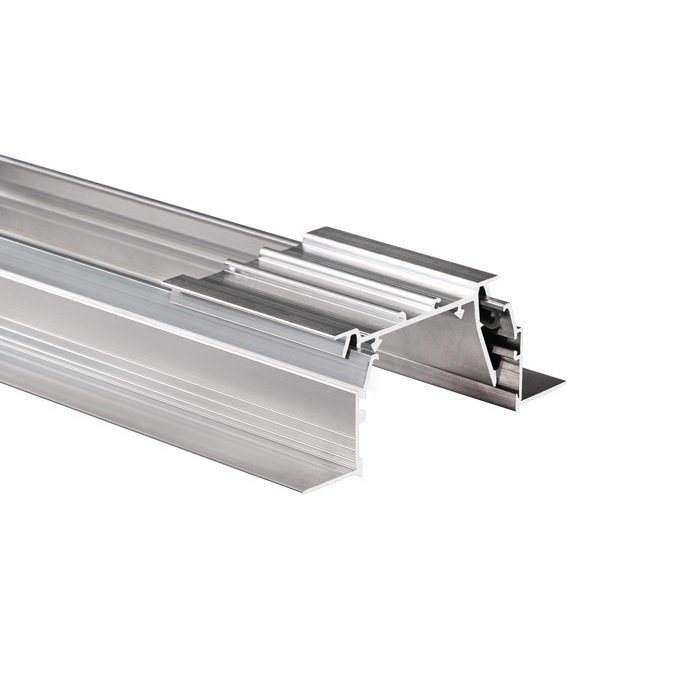

• 2/9 - Bočné lišty na inštaláciu do sadrokartónu:

  • MOD-KR-KOL - pre bezrámčekovú montáž
  • MOD-KR-TEK- pre montáž s tenkým rámčekom a spevnením konštrukcie podhľadu
  • MOD-KR-KOL - pre montáž s rámčekom bez nutnosti začistenia a tmelenia stropu
• 3/9 - Montážneho mostíka MOD-MOS-50
• 4/9 - Montážne upevňovacie pružiny do sadrokartónu RAM-1
• 5/9 - Montážne spevňujúce pružiny KR
• 6/9 - Montážna aretačná zaisťovacia skrutka DIN
• 7/9 - Tesniace silikónové gumy KR
• 8/9 - Záslepiek
• 9/9 - Difúzoru

Jedná sa o PROFI riešenie, ktoré ponúka komplexnosť, robustnosť a perfektný produktový dizajn a osvetlenie stropu zo sadrokartónu. Jednoduchý pritup k tomuto systému osvetlenia predstavuje možnosť zakúpenia celého setu systému systému MOD-KOZE-50, systému systému MOD-TEK-50 alebo systému MOD-KOL-50.

Architektom, dizajnérom a individuálnym investorom umožňuje LED profil do sadrokartónu zostavenie vstavaných svietidiel minimalistického vzhľadu s možnosťou dosiahnutia veľkého svetelného výkonu. Pridávame tiež niekoľko dôležitých technických riešení profilu OMODO-50:

• Montáž do sadrokartónu - Montážny LED profil je nutné zabudovať do sadrokartónového podhľadu pri jeho stavbe - kompatibilný je sadrokartónovými doskami 12,5 mm.

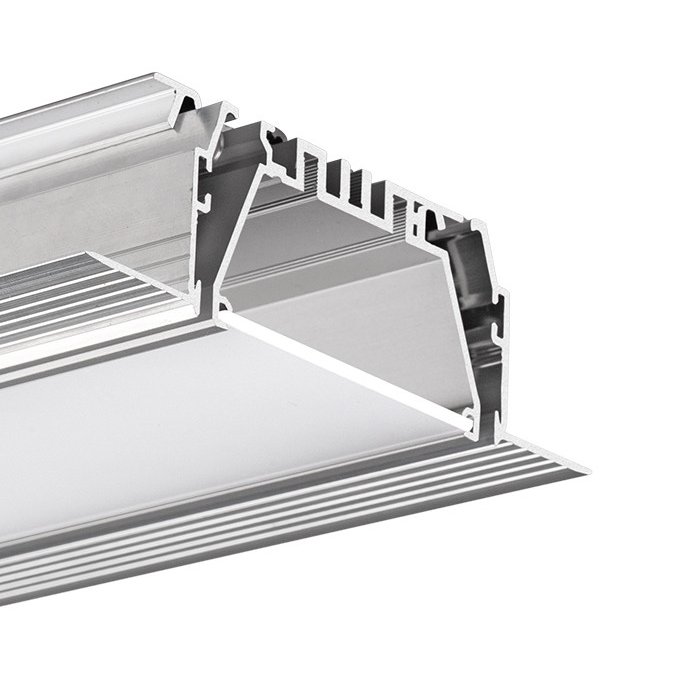

• Na spojenie LED profilu OMODO-50 s jedným z montážnych profilov oceňujeme robustnosť a modularitu celého riešenia. Zaistená je tiež bezpečnosť vďaka vysokej odolnosti voči oscilaciám a vibráciám.

Profil na LED pásik do stropu KLUŚ OMODO-50 umožňuje osadenie až tromi #tablink#led-pasky#LED pásikmi## s maximálnou šírkou 12mm. V závislosti od návrhu a tvaru svietidla v priestore slúži vstavaný LED profil do stropu pre účely hlavného alebo doplnkového osvetlenia. Pokiaľ hľadáte spôsob ako inštalovať LED pásik na strop, hliníkový profil OMODO-50 je ideálnou voľbou. A to ako z pohľadu chladenia LED pásika tak aj estetického vzhľadu.

Súčasťou dodania produktu je iba hliníkový profil OMODO-50. LED Difúzor, koncovky a ďalšie montážne príslušenstvo nájdete v #souv#súvisiacom tovare##. Modularitu a širokú ponuku kvalitného montážneho príslušenstva KLUŚ ocenia najmä konštruktéri svietidiel, montážne firmy a odborní nadšenci.

LED profil do sadrokartónového podhľadu KLUŚ OMODO-50 je dostupný vo variantoch:

Povrchová úprava / farba:

• Strieborná - (anodizovaná - eloxovaná)

Dĺžka / rozmer:

• 1000 mm (± 1%) | Odporúčaný počet aretačných skrutiek M3x5 DIN7985 2ks
• 2005 mm (± 1%) | Odporúčaný počet aretačných skrutiek M3x5 DIN7985 4ks
• 3010 mm (± 1%) | Odporúčaný počet aretačných skrutiek M3x5 DIN7985 6ks

Naše doplnkové služby:

Montáž

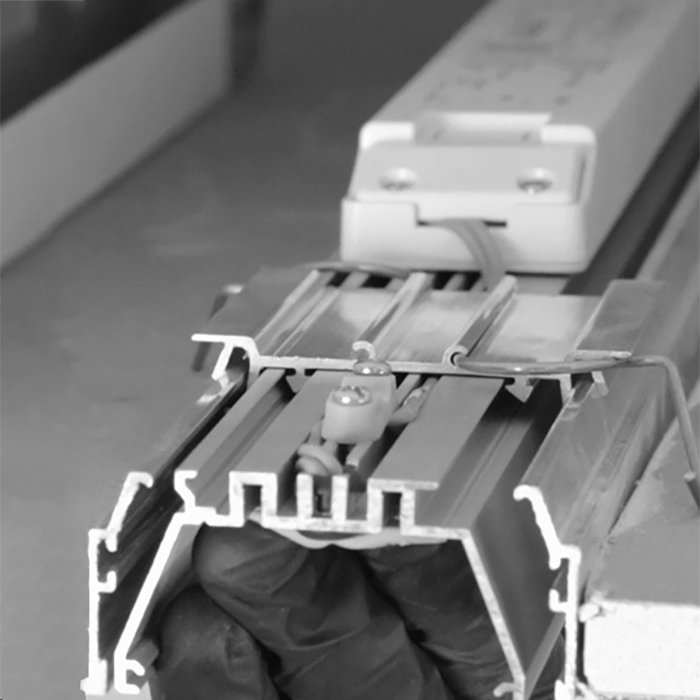

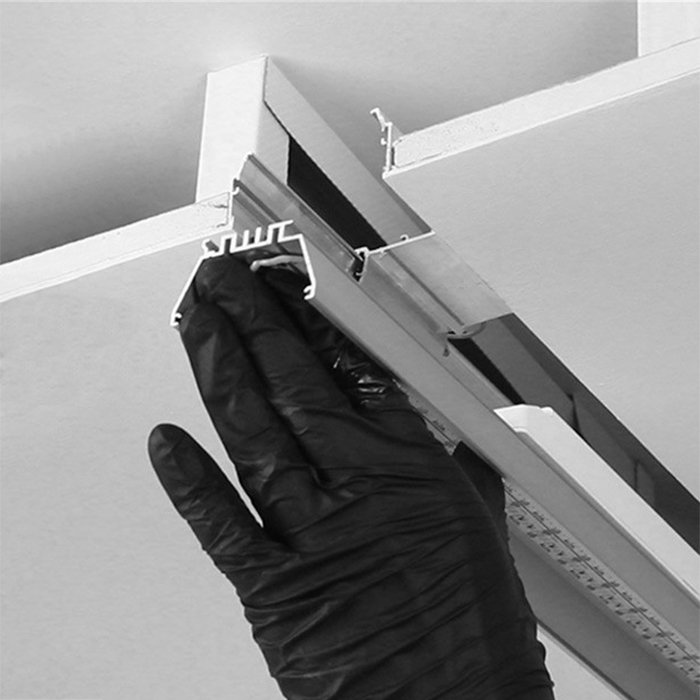

V závislosti na zvolenom montážnom profile je profil OMODO-50 produktom pre profesionálov a montážne firmy. Inštalácia montážneho profilu do sadrokartónu alebo muriva vyžaduje odborné znalosti a zručnosti. Priložené montážne videá predstavujú odporúčaný pracovný postup montáže LED profilu do stropu zo sadrokartónu. Pridávame tiež ďalšie informácie k inštalácii a výrobe svietidiel:

• Montážne hliníkové profily vyžadujú pri inštalácii špeciálnu pozornosť. Svojou hĺbkou zasahujú do rastra (konštrukcie) stropu.

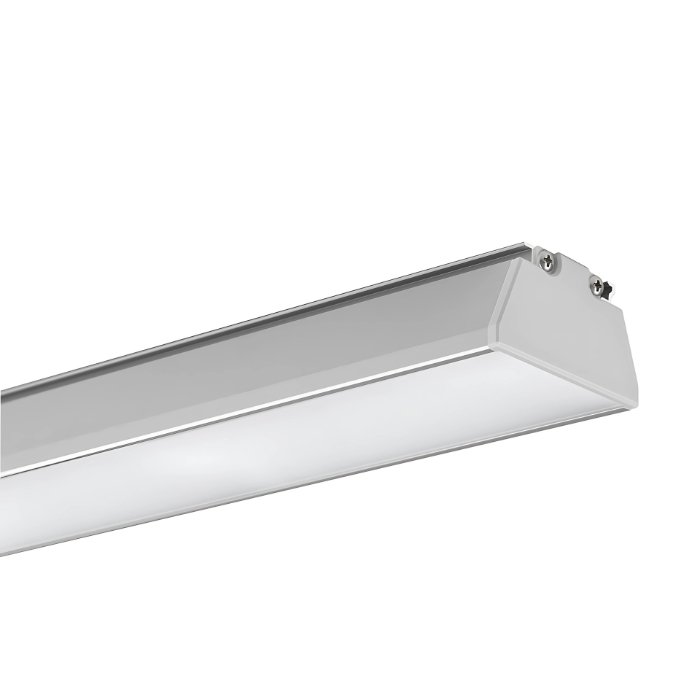

• Záslepky sa na LED profil do SDK nasadzujú zo strany. LED difúzor sa do profilu vtlačí z čelnej strany.
• Kompletný sortiment montážneho príslušenstva nájdete v #souv#súvisiacom tovare##.

Vlastnosti

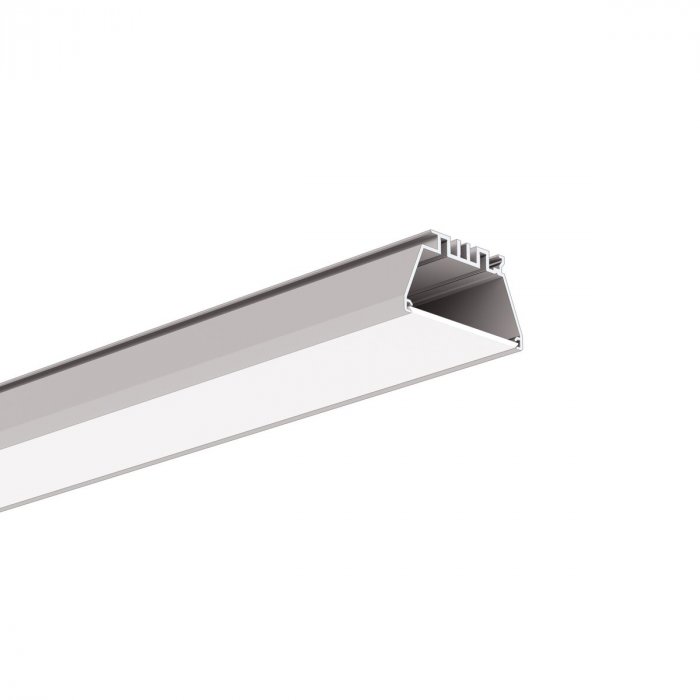

• LED profil pre osvetlenie sadrokartónu OMODO-50
• Rozmery profilu pre 3x LED pásik o šírke max. 12mm
• Voliteľné dĺžky 1m, 2m a 3m
• Hliníkový LED profil je vhodný na osadenie až troch LED pásikov do celkového príkonu až 54W na 1 bežný meter. Ide o odporúčanie, ktoré sa môže v závislosti od podmienok použitia LED profilu líšiť
• Pre súvislú svetelnú líniu bez viditeľného bodovania diód LED pásika odporúčame minimálne >96LED/1 bežný meter
• Možnosť utesnenia až do IP20
• CE | ROHS

Použitie

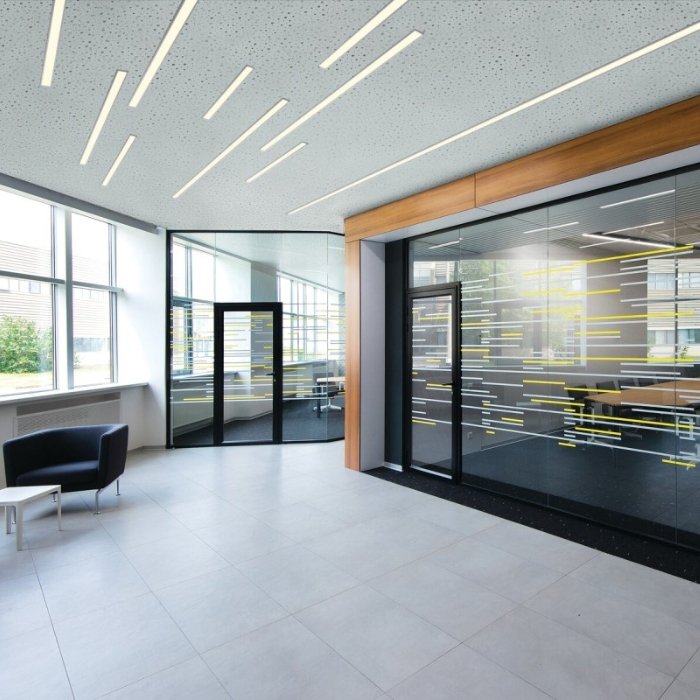

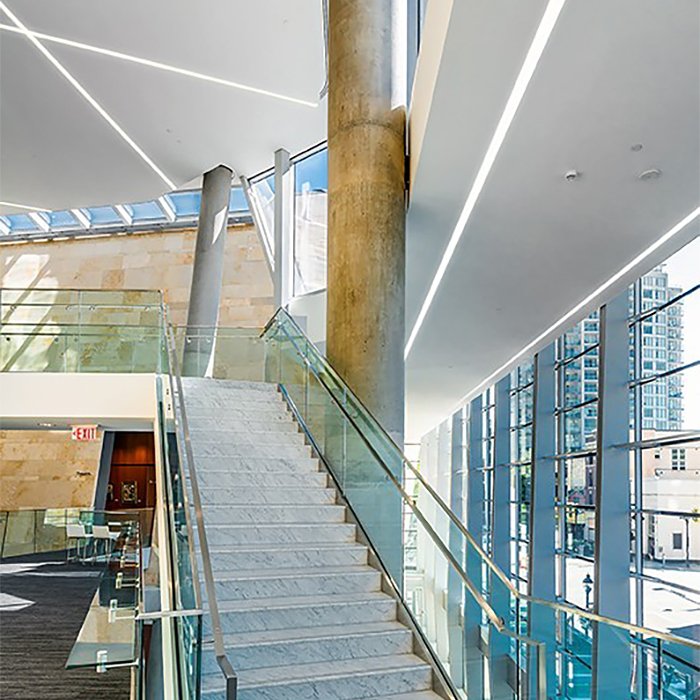

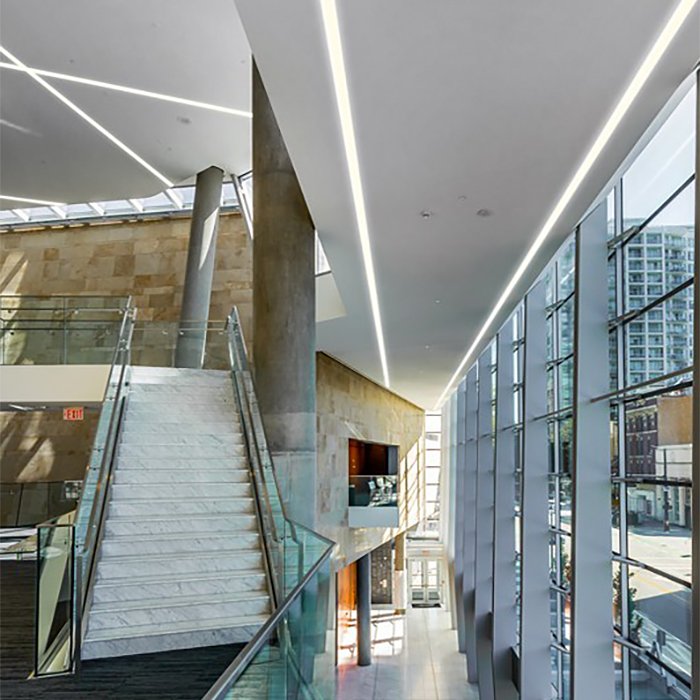

• Líniové LED osvetlenie
• Lineárne LED osvetlenie
• LED osvetlenie sadrokartónových podhľadov
• LED osvetlenie sadrokartónových stropov

Technický výkres

Zostava MOD-KOZE-50 s bočníýi profilmy MOD-KR-KOZE

Zostava MOD-KOZE-50 s bočnými profilmy MOD-KR-TEK

Zostava MOD-KOZE-50 s bočnými profilmy MOD-KR-KOL
