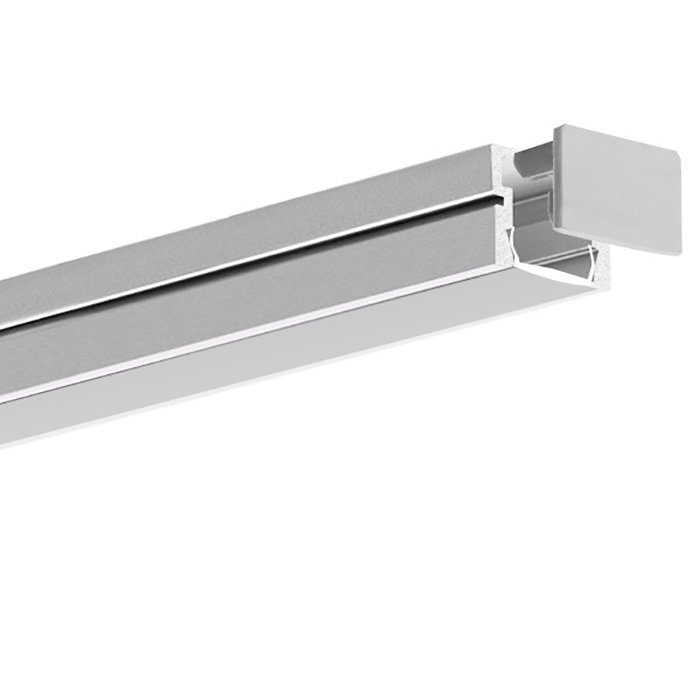

LED lišta s difúzorom v súprave DIY KLUŚ PDS-4-PLUS
Kód: AF01263A_1_XDI1 AF01263A_2_XDI1 AF01263A07_1_XDI1 AF01263A07_2_XDI1 AF01263L10_1_XDI1 AF01263L10_2_XDI1 Zvoľte variantPodrobný popis
Sada DIY obsahuje:
- LED profil PDS-4-PLUS
- LED difúzor KA-11
- 2ks záslepek PDS-4-PLUS - s otvorom a bez
- 3ks úchytiek PDS-STN
- 3ks skrutiek 3,5x16 mm
- návod na inštaláciu
Povrchová úprava / farba:
- Strieborná - (anodizovaná - eloxovaná)
- Čierna - (anodizovaná - eloxovaná)
- Biela - (lakovaná)
Dlžka:
- 1000 mm (± 1%)
- 2005 mm (± 1%)
Montáž
Výroba svietidiel pomocou LED lišty PDS-4-PLUS vyžaduje zručnosť a potrebné vybavenie. Pridávame tiež ďalšie informácie k inštalácii a výrobe svietidiel:
- Záslepky sa na LED lištu nasadzujú zo strany. LED difúzor sa do profilu vtlačí z čelnej strany.

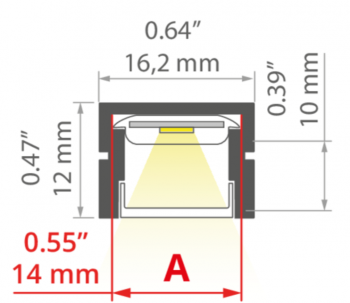

Technický výkres
Montáž
Výroba svietidiel pomocou LED lišty PDS-4-PLUS vyžaduje zručnosť a potrebné vybavenie. Pridávame tiež ďalšie informácie k inštalácii a výrobe svietidiel:
- Záslepky sa na LED lištu nasadzujú zo strany. LED difúzor sa do profilu vtlačí z čelnej strany.
Dodatočné parametre
| Kategória: | Systémy na výrobu osvetlenia |
|---|---|
| Záruka: | 2 roky |
| počet LED pásikov: | 1 |
| povrchová úprava: | anodizované (eloxované), lakované |
| farba: | strieborná, biela, čierna |
| šírka profilu: | 0-27 mm |
| typ montáže: | povrchová, zavesením |
| špecifické funkcie: | možnosť ohýbania |
| tvar LED svietidla: | obdĺžnikový |
| možné IP svietidlá: | IP20, IP67 |
| dĺžka profilu: | 1 m, 2 m, 3 m |
| výrobca: | KLUŚ |
| sku kód: | AF01263A |
| výška: | 12 mm |
| šírka: | 16,2 mm |
| tolerancia dĺžky: | ±1% |
| odporúčaný max. výkon pre osadenie LED pásikov: | 15 W |
-
Všeobecné pokyny (265.6 kB)
-
Inštrukcie na používanie (211.4 kB)
-
Línia svetla (187.1 kB)
-
3D Model (84.5 kB)
-
Karta produktu (540.6 kB)
-
Vyhlásenie o zhode CE (177.9 kB)
-
Fotometria (74.5 kB)
-
2D Model (36.4 kB)
