Podrobný popis
24CH DMX512 stmievač LED pásikov s označením SR-2108B-M24-5 je ideálne riešenie pre moderné a efektívne riadenie osvetlenia jednofarebných, CCT, RGB alebo RGBW pomocou DMX512 protokolu. 24 PWM kanály so spoločnou anódou je možné nastaviť ako 1CH (kanál) alebo 24CH (kanálov).
DMX512 PWM pre LED pásiky SR-2108B-M24-5 je produktom rešpektovaného svetového výrobcu systémov osvetlenia Sunricher. Táto spoločnosť je odbornou i širokou verejnosťou uznávaná ako výrobca inovatívnych riešení s mimoriadnym dôrazom na produktovú kvalitu, čo z nej robí preferovaného partnera pre profesionálov v oblasti osvetlenia po celom svete.
Aké funkcie DMX512 LED stmievač SR-2108B-M24-5 ponúka?
DMX512 stmievač pre LED pásiky SR-2108B-24M-5 je navrhnutý tak, aby poskytoval pokročilé funkcie riadenia osvetlenia s najnovšími osvetľovacími systémami. Priložené produktové video predstavuje ilustráciu jeho použitia.
Funkčné vlastnosti a možnosti ovládania:
- Možnosť výberu Master mode / Decoder mode s RDM funkcií
- Možnosť nastavenia PWM 8bit/16bit, frekvencie 500 Hz ~ 35 kHz, stmievajúce krivky gama 0,1 ~ 9,9
- 24 výstupných PWM kanálov so spoločnou anódou - nastaviteľné množstvo kanálov DMX 1CH alebo 24CH
- Mechanické tlačidlá a prepínače - pre jednoduché nastavenie funkcií
- Kompatibilné s DMX512 systémami všetkých výrobcov - umožňuje jednoduchú integráciu do systémov Smart Home a automatizáciu budov
- DMX512 porty XLR-5PIN / RJ45 - pre jednoduchú integráciu a zapojenie
Vlastnosti napájania:
- Vstupné napätie: DC 12-24V (CV - Constant voltage)
- Výstupné napätie: DC 12-24V | výstupný prúd: 24x4A max | maximálny výkon: 24x(48-96)W (v závislosti na napätí 12/24V) - pre najvyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu
Aký napájací zdroj použiť pre DMX512 stmievač LED pásikov Sunricher SR-2108B-M24-5?
Samotná technológia PWM (Pulse Width Modulation) stmievania nie je zo svojej podstaty nikdy celkom bez rušivých zvukových prejavov. Použitím vhodných elektronických komponentov, medzi ktoré patria stmievateľné zdroje pre LED pásiky je možné tento rušivý zvukový prejav znížiť na úroveň, ktorá je pre ľudské ucho prakticky nepočuteľná. DMX512 stmievač LED pásikov Sunricher SR-2108B-M24-5 sne s uvedenými zdrojmi podrobili testovaniu a pre PWM stmievanie ich môžeme odporučiť. (Pri použití napájacích zdrojov iných výrobcov nie je možné zaručiť nízku úroveň akustického diskomfortu).

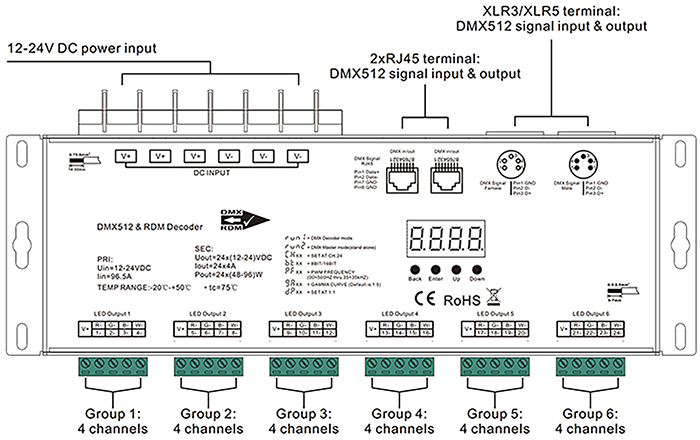

Popis svoriek

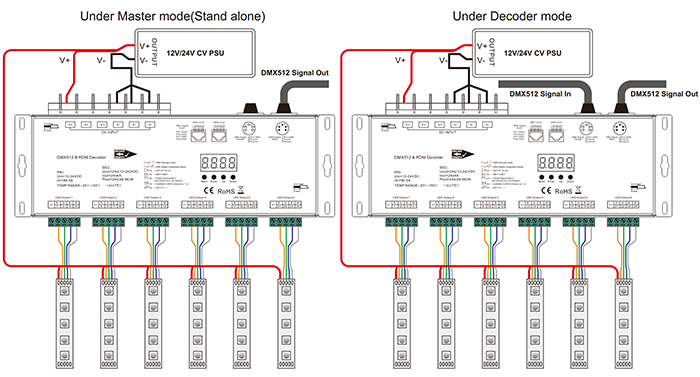

Schéma zapojenia
Dodatočné parametre
druh zariadenia: | stmievač, riadiaca jednotka / brána |
---|---|
napätie: | DC | do 36 V |
typ ovládača: | jednofarebný, CCT, RGB, RGBW, RGB+CCT |
spôsob stmievania a ovládania: | DMX |
napájacie napätie: | 12-36V DC |
rozmery (D x Š x V): | 264,5 x 83 x 42 mm |
krytie: | IP20 |
farba: | biela |
materiál: | plast |
výstupné napätie: | 12-24V DC |
maximálne prúdové zaťaženie: | 24 x 4A (6 skupín po 4 kanáloch) |
výstupný výkon: | 12V - 1152W (48W na kanál), 24V 2304W (96W na kanál) |
pamäť posledného nastavenia po odpojení napájania: | áno |
prenosová frekvencia: | 0,5 - 35 kHz |
