DALI stmievač LED pásikov CCT, RGB, RGBW na din lištu Sunricher 4x8A
Kód: SR-2304DINPodrobný popis

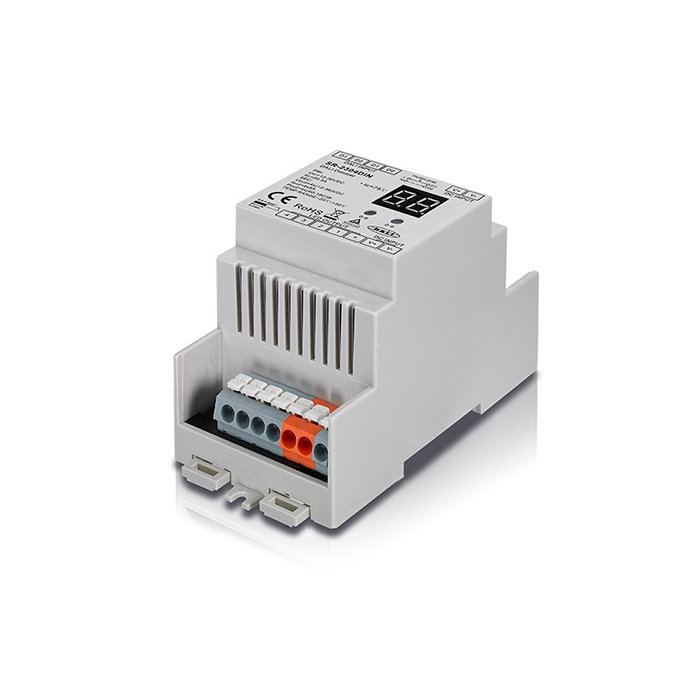

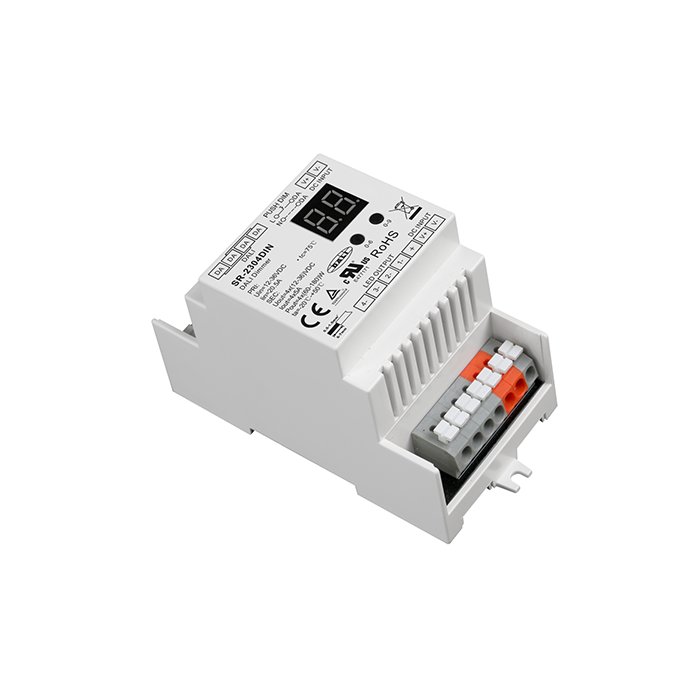

DALI stmievač LED pásikov CCT, RGB, RGBW Sunricher SR-2304DIN s montážou na DIN lištu elektrického rozvádzača je zariadenie slúžiace k regulácii intenzity a mixovania farieb osvetlenia LED pásikmi v aplikáciách Smart Home domácnosti alebo priemyslovej automatizácie. PWM DALI LED stmievač podporuje verziu DALI (DT6). Výhodou je tiež možnosť ovládať DALI stmievač pre LED pásiky Sunricher pomocou PUSH-DIM tlačidlového stmievača. V tomto režime sa upravuje intenzita všetkých kanálov súčasne. DALI LED stmievač SR-2304DIN môžete využiť pre tieto scenáre zapojenia:
- RGBW - 4x 5A - 5A na kanál (možnosť pripojenia a ovládania 1x RGBW LED pásiku)
- RGB - 3x 5A - 5A na kanál (možnosť pripojenia a ovládania 1x RGB LED pásiku)
- CCT - 2x 5A - 5A na kanál (možnosť pripojenia a ovládania až pre 2x CCT LED pásikov)
- DIM - 1x 5A - 5A na kanál (možnosť pripojenia a ovládania až pre 4x LED bielych alebo farebných pásikov)
DALI stmievač na LED pásiky CCT, RGB, RGBW ponúka modulárne využitie a vzajomnú kompatibilitu so všetkými DALI systémami, čo umožňuje vytvoriť zložité konfigurácie s rôznymi scénami. Pridávame ďalšie charakteristické funkcie jednotky SR-2304DIN:
- Maximálna záťaž DALI stmievača pre LED pásiky je 4x5A pri 12V - 240W, pri 24V - 480W (pre vyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu)
- Určený na montáž na DIN lištu TS-35/7,5 alebo 15
- Využíva protokol DALI DT6
- Možnosť zapojenia do PUSH-DIM zbernice pre tlačidlové vypínače
- Efekt pozvoľného rozsvietenia a zhasnutia osvetlenia
- Pamäť na poslednú nastavenú hodnotu pri výpadku prúdu
- Plynulá zmena farieb alebo jasu osvetlenia
Napájať DALI stmievač LED pásikov Sunricher SR-2304DIN je možné pomocou LED zdroja. Odporúčame vybrané zdroje pre PWM (Pulse Width Modulation) stmievanie, ktoré sú takmer bez rušivých zvukových prejavov.
DALI stmievač LED pásikov CCT, RGB, RGBW Sunricher SR-2304DIN je sofistikovanou jednotkou pre ovládanie osvetlenia. Spoločnosť Sunricher je rešpektovaným svetovým výrobcom inteligentných osvetlovacích riešení. Táto spoločnosť je známa technickou kvalitou a inovatívnymi produktami, ktoré spĺňajú najvyššie štandardy bezpečnosti, účinnosti a dizajnu.
Montáž
Konfigurácia je možná pomocou zbernice DALI MASTER alebo manuálne pomocou tlačidiel kedy sa všetky údaje zobrazujú na displej. Pre programovanie regulácie osvetlenia DALI sú potrebné odborné znalosti. Pre pripojenie prívodných aj odchádzajúcich káblov je pripravená skrutkovacia svorkovnica. Univerzálny DALI stmievač LED pásikov SR-2304DIN odporúčame profesionálom v odbore.
Vlastnosti
- Stabilný a spoľahlivý DALI stmievač CCT, RGB, RGBW LED pásikov
- Napájacie napätie: DC 12V-36V
- Záťaž LED prijímača: 4x5A
- Prevádzková teplota 0 - 40 ° C pri vlhkosti 8 - 80%
- Certifikácia: CE, TUV, ROHS, DALI
- Kompatibilný s DALI štandardami IEC 62386-102, IEC 62386-207
Použitie
- PWM DALI stmievač LED pásikov
- PWM DALI regulácia LED pásikov
Technický výkres

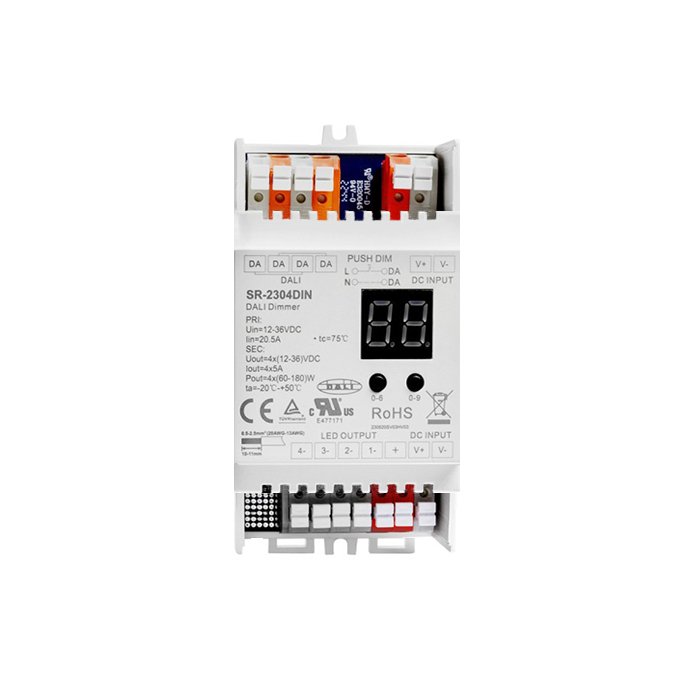

Popis svorek
Schéma zapojenie (DALI)
Schéma zapojenie (PUSH)
Dodatočné parametre
Kategória: | DALI stmievače LED pásikov |
---|---|
Záruka: | 2 roky |
napätie: | 12 V - 36 V |
? typ ovládača: | jednokanálový, RGB, RGBW, CCT |
spôsob stmievania a ovládania: | push dim, DALI |
výrobca: | Sunricher |
napájacie napätie: | 12-36V DC |
rozmery (š/d/v): | 53 x 106 x 65mm |
krytie: | IP20 |
farba: | biela |
materiál: | plast |
výstupné napätie: | 12-36V DC |
maximálne prúdové zaťaženie: | 4 x 5A (pre 12V 240W), (pre 24V 480W) |
výstupný výkon: | 12V - 240W, 24V - 480W, 36V - 720W |
