CCT LED pásik 24V | IP20 | 30W | 196LED | CRI90+ | Premium
Kód: CCT24196-30-2265 CCT24196-30-2265-5M Zvoľte variant
Profi
CCT LED pásik 24V | IP20 | 30W | 196LED | CRI90+ | Premium

CCT LED pásik 24V | IP20 | 30W | 196LED | CRI90+ | Premium

Kód: CCT24196-30-2265 CCT24196-30-2265-5M Zvoľte variant
Dĺžka
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.
Ihneď k odoslaniu Ihneď k odoslaniu Zvoľte variant
14,80 € / m 74,01 € / balenie od 14,80 € / m 12,03 € bez DPH 60,17 € bez DPH od 12,03 € bez DPH
  • Originálne balenie LED pásika: 5m | Predaj: po 1bežnom metre (metrážový tovar)
  • Kvalitný CCT LED pásik 24V so značkovými čipmi Sanan
  • CRI90+ pre verné podanie farieb osvetlenia
  • Veľký počet LED diód /1m vzhľadom na príkon CCT LED pásika 30W/1m
  • Široký rozsah chromatičnosti 2200K-6500K
  • 3M VHB samolepiaca páska s najlepšou priľnavosťou k povrchu
  • Vhodný pre LED ovládače s ovládaním CCT farieb 1+1=1
  • EPREL certifikácia

Detailné informácie

Podrobný popis

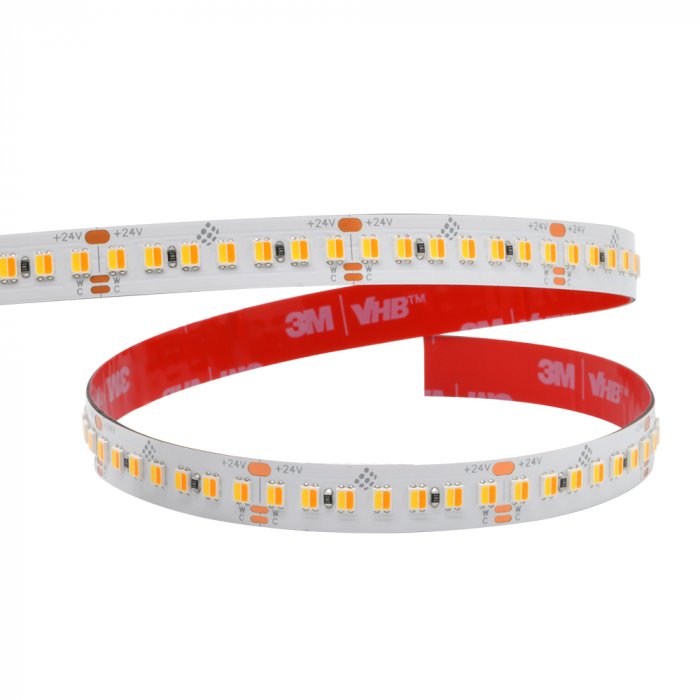

CCT LED pásik 24V s technológiou SMD (Surface Mounted Diode) s príkonom 30W/1m a produktovým označením CCT24196 je výrobkom s mimoriadnou flexibilitou a modularitou použitia. Pri jeho návrhu a výrobe dbali technickí dizajnéri, aby funkčnosť, kvalita a produktový dizajn výrobku tvoril harmonický celok. Výsledkom produktového dizajnu je kvalitný CCT LED pásik 24V v PROFI technickom prevedení s EPREL certifikáciou.

LED pásik 24V spĺňa triedu krytia IP20. Je osadený značkovými čipmi Sanan v počte 196 LED /1m s vernosťou podania farieb CRI90 + (Color Rendering Index). Efektivitu a svietivosť zaisťuje vysoký svetelný tok až 2957 lm/ 1 bežný meter s rozsahom farebných teplôt:

  • 2200K(1411 lm/m) - 6500K(1751 lm/m) | CRI94+ CCT (Correlated Color Temperature)

SMD 2835 technológia sa vyznačuje veľkou efektivitou a účinnosťou. Konštrukčne je myslené aj na veľmi dobré chladenie. Diódy LED pásika sú namontované na hliníkovej chladiacej podložke. Tento aspekt predlžuje životnosť a umožňuje pre LED pásik SMD2835 24V dosahovať vysokú svietivosť.

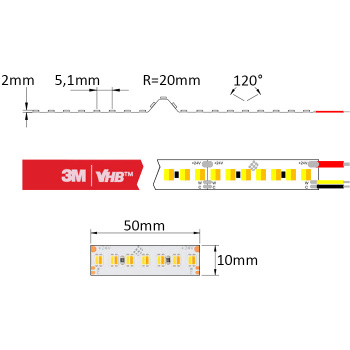

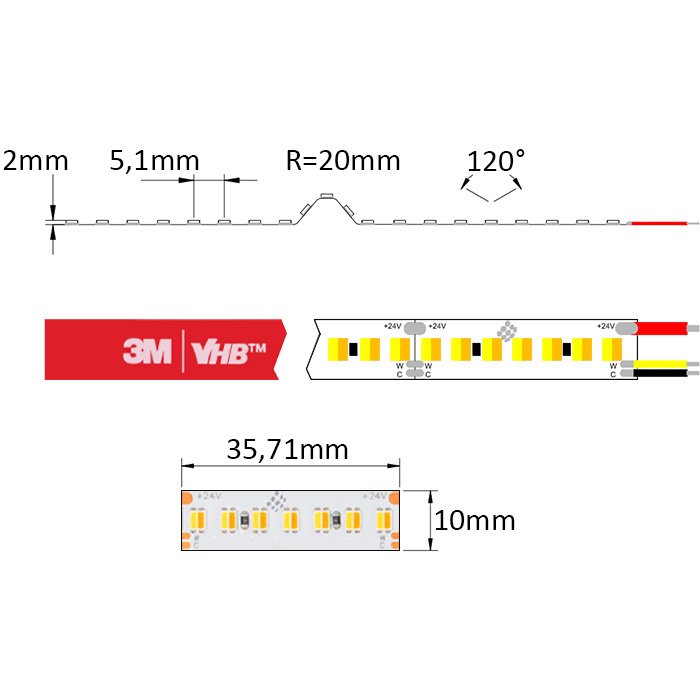

Dôkladne bol vybraný aj podkladový materiál a štruktúra. 24V CCT LED pásik s označením CCT24196 je postavený na tlačenom spoji PCB (Printed Circuit Board) so šírkou 10mm, deliteľnosťou každých 3,6cm a podielom medi 3OZ. Vysoký podiel medi 3OZ pri výrobe zaisťuje pre LED pásik 24V:

  • nízky úbytok jasu osvetlenia pri väčších dĺžkach
  • dobré chladenie LED pásika = dlhá životnosť

Na spodnej strane CCT LED pásika - CCT24196 nájdete obojstrannú lepiacu pásku najvyššej rady 3M VHB. Tá zaistí vynikajúcu priľnavosť k hliníkovému povrchu, ktorý je typický pre LED profily. Použitie LED profilu pre inštaláciu LED pásika odporúčame ako jedinú a správnu možnosť.

Na mixovanie farieb, úpravu farebnej teploty, stmievanie alebo tvorbu scén osvetlenia je potrebné riadiace jednotky/ovládače. 24V CCT LED pásik s označením CCT24196 s príkonom 30W pracuje v režime 1+1=1. Tento režim ovládania teploty farieb CCT najlepšie zabezpečí CCT LED ovládače z našej ponuky.

Napájať CCT LED pásik 24V s označením CCT24196 je potrebné jednosmerným napätím DC 24V. Na tento účel sú vhodné moderné, energeticky účinné a efektívne LED zdroje.

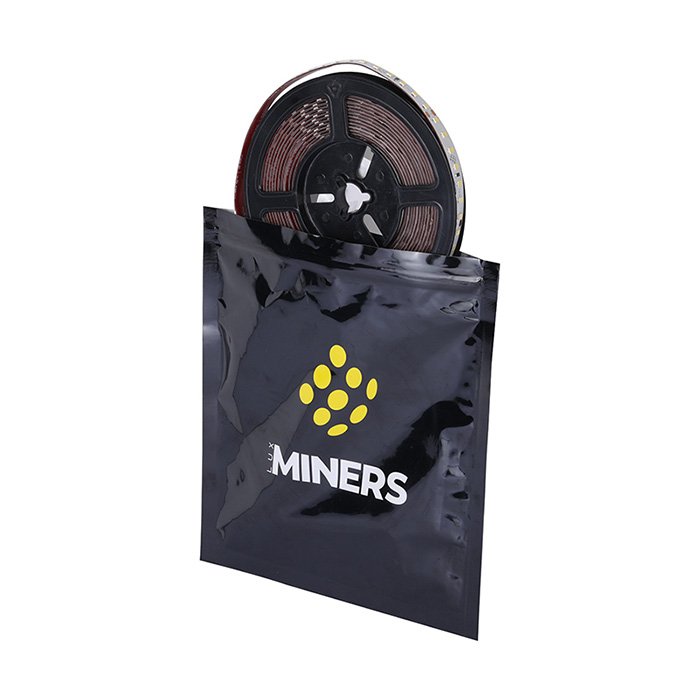

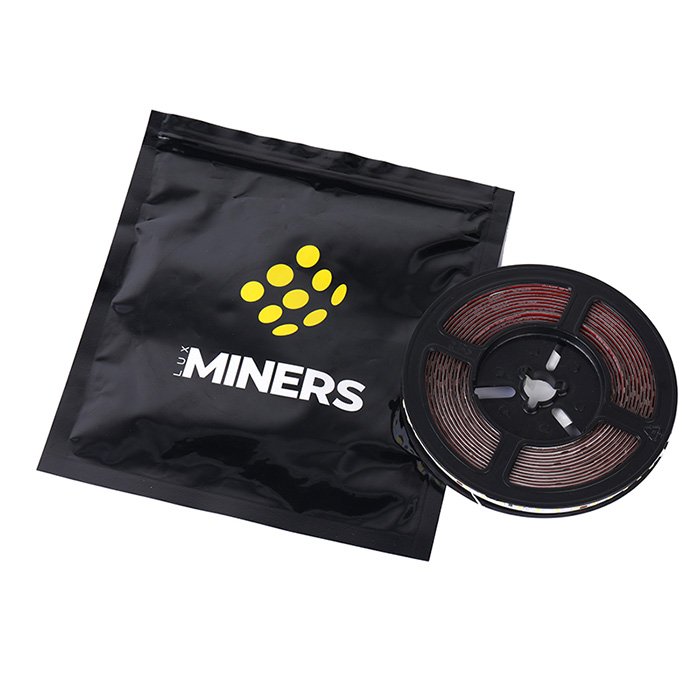

Originálny návin CCT LED pásika 24V na kotúči v balení je 5m. Predaj je realizovaný po 1 bežnom metre.

#kalkulacka#

Výpočet LED zdroja

Vypočítajte si, aký minimálny výkon musí mať napájací LED zdroj pre tento LED pásik.

Pre CCT LED pásiky riadené ovládačmi Sunricher (systém RF, ZigBee, Matter) stačí zdroj polovičného výkonu a kalkulačka s tým už počíta.

Zadajte dĺžku LED pásiku m
Minimálny výkon napájacieho zdroja je W

Ako vybrať zdroj pre LED pásik?

Montáž

Inštalácia CCT pásika CCT24196 24V je vhodná profesionálmi a technikmi s potrebným vybavením. Počas montáže môže dôjsť k poškodeniu LED pásika vplyvom nadmerného ohýbania, prehýbania, krútenia alebo neodborného spájkovania. Spájkovanie napájacích vodičov na LED pásik alebo predlžovanie jeho dĺžky neodporúčame vykonávať bez predchádzajúcich skúseností a dielenského vybavenia.

Ponúkame LED pásiky vysokej technickej kvality, ktoré len v úplne ojedinelých prípadoch vykazujú výrobnú vadu. Napriek tomu, alebo práve preto vždy odporúčame vykonať krátky test funkčnosti LED pásika pred jeho montážou do LED profilu alebo lišty. Test by nemal byť dlhší ako 45s. Pásik by mal byť odmotaný z kotúča, aby sa lepšie chladil. Počas krátkeho testu opticky prezrite či všetky diódy LED pásika svietia / neblikajú alebo nevykazujú inú anomáliu. Pokiaľ uvidíte na pásku výrobnú vadu bezodkladne pristúpte k jeho reklamácii. Po vykonanej montáži LED pásika a následnom zistení chyby je nemožné určiť či spôsobená chyba osvetlenia je vinou výroby alebo montáže LED pásika.

CCT LED pásik 24V je na svojej spodnej strane vybavený špeciálnou obojstrannou lepenkou. Táto samolepiaca páska slúži na montáž na zvolený podklad (dôrazne odporúčame použitie LED profilov). Ten musí byť hladký a treba ho pred lepením poriadne odmastiť. Pripojenie LED pásika k napájaciemu napätiu odporúčame vykonať spájkovaním. Naši technici pre vás prípadne požadovanú konfiguráciu a metráž radi pripravia:

Služby:

Rady a typy na montáž:

Vlastnosti

  • LED pásik CCT 24V CCT24196
  • Teplota svetla v mimoriadnom rozsahu: 2200K-6500K CCT (Correlated Color Temperature)
  • Napájacie napätie: 24V DC | Príkon: 30W /1m
  • Počet LED diód: 196/1m
    • 196 LED WW (Warm white) | Príkon: 15W /1m
    • 196 LED CW (Cold white) | Príkon: 15W /1m
  • Deliteľnosť LED pásika: každých 3,6cm
  • LED technológia: SANAN SMD-2835 | (Surface Mounted Diode)
  • Vyžarovací uhol: 120°
  • Index podania farieb: CRI>90 | vysoké CRI s verným podaním farieb
  • Trieda krytia: IP20 | LED pásik je vhodný do interiéru | Nemá zvýšenú odolnosť proti vlhku a vode
  • Doska plošných spojov: 3OZ | PCB (Printed Circuit Board)
  • Obojstranná lepiaca páska typ: 3M VHB RED
  • Odporúčaná prevádzková teplota: -15 °C až max. 60 °C
  • CE-EMC, CE-LVC, CE-RoHS
  • EPREL certifikácia

Upozornenie:

Vyvarujte sa najčastejšej chyby v zapojení LED pásika:

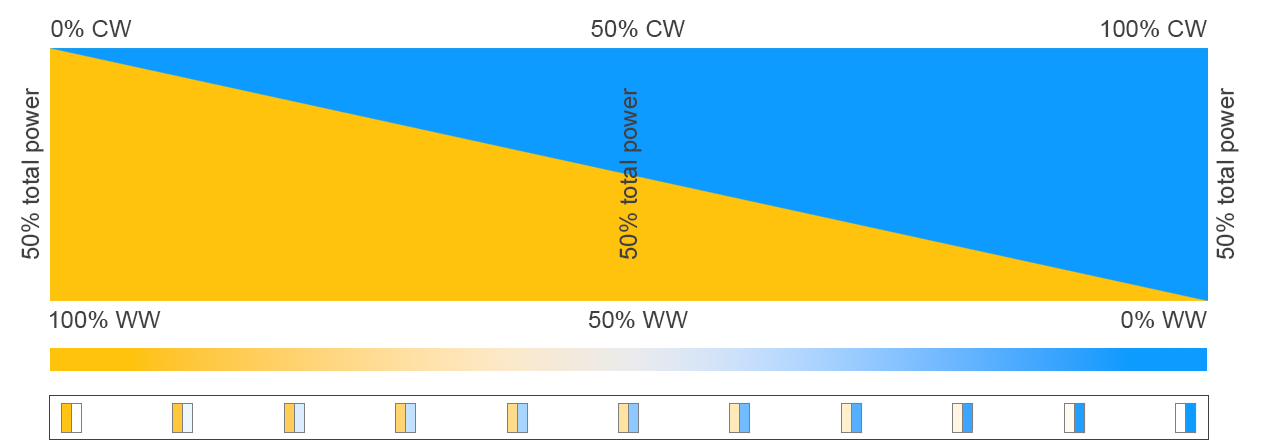

  • Nedodržanie režimu 1+1=1 (15W + 15W = 15W) pomocou CCT LED ovládača
  • Montáž LED pásika bez využitia hliníkovej podložky alebo LED profilu na dobu dlhšiu ako 1 minútu.

Môže mať za následok prekročenie prevádzkových teplôt ledkového CCT pásika CCT24196. Nadmerné zahriatie LED pásika vedie z dlhodobého hľadiska k veľkej degradácii jeho svietivosti alebo úplnému zničeniu.

Použitie

  • Výroba CCT LED svietidla
  • Osvetlenie 24V CCT LED pásikom

Dodatočné parametre

napájacie napätie: 24V DC
IP krytie: IP20 - interiérový (bez krytia)
farebná teplota CCT pásikov od: 2200 K
farebná teplota CCT pásikov do: 6500 K
vysoké CRI (Index podania farieb): CRI ≥ 90
počet LED/m: ≤ 240 LED/1bm
typ LED čipov: SMD 2835
návin LED pásiku v balení: 5 m
šírka LED pásiku: 10 mm
stmievateľné LED pásiky: áno
svetelný tok: ≥ 1500 lm
príkon: 30 W/m
počet LED na metr: 196
uhol svitu: 120°
životnosť: až 50 000 h
maximálna dĺžka zapojenia: 10 m
deliteľnosť: 35,71 mm
farebná teplota: 2200 K - 6500 K
svetelný tok (při zapnutí obou barev): 2957 lm/m (1411lm teplá biela, 1751lm studená biela)
samolepiaca páska: 3M RED VHB
prevadzková teplota: -25 až +60°C
